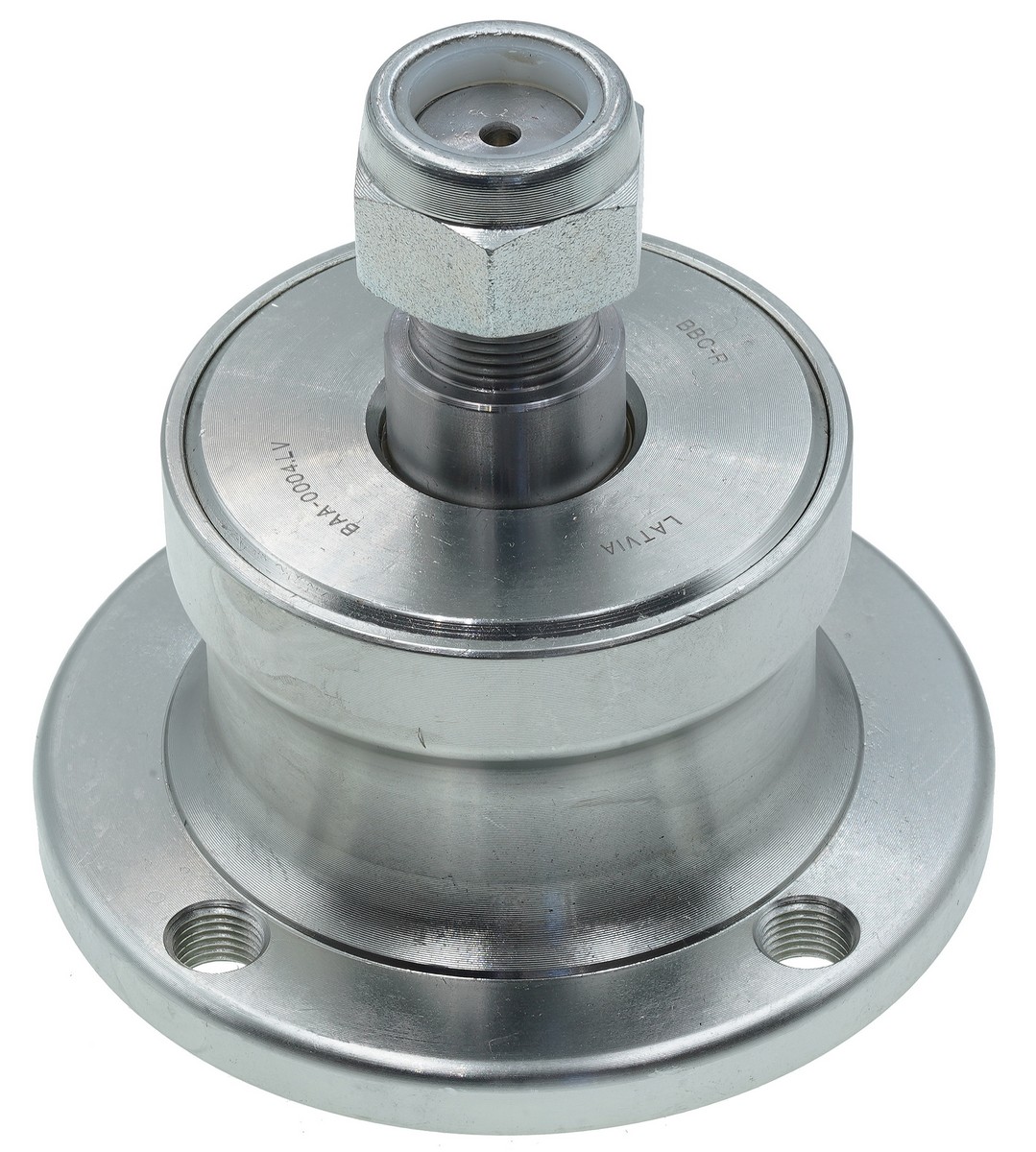

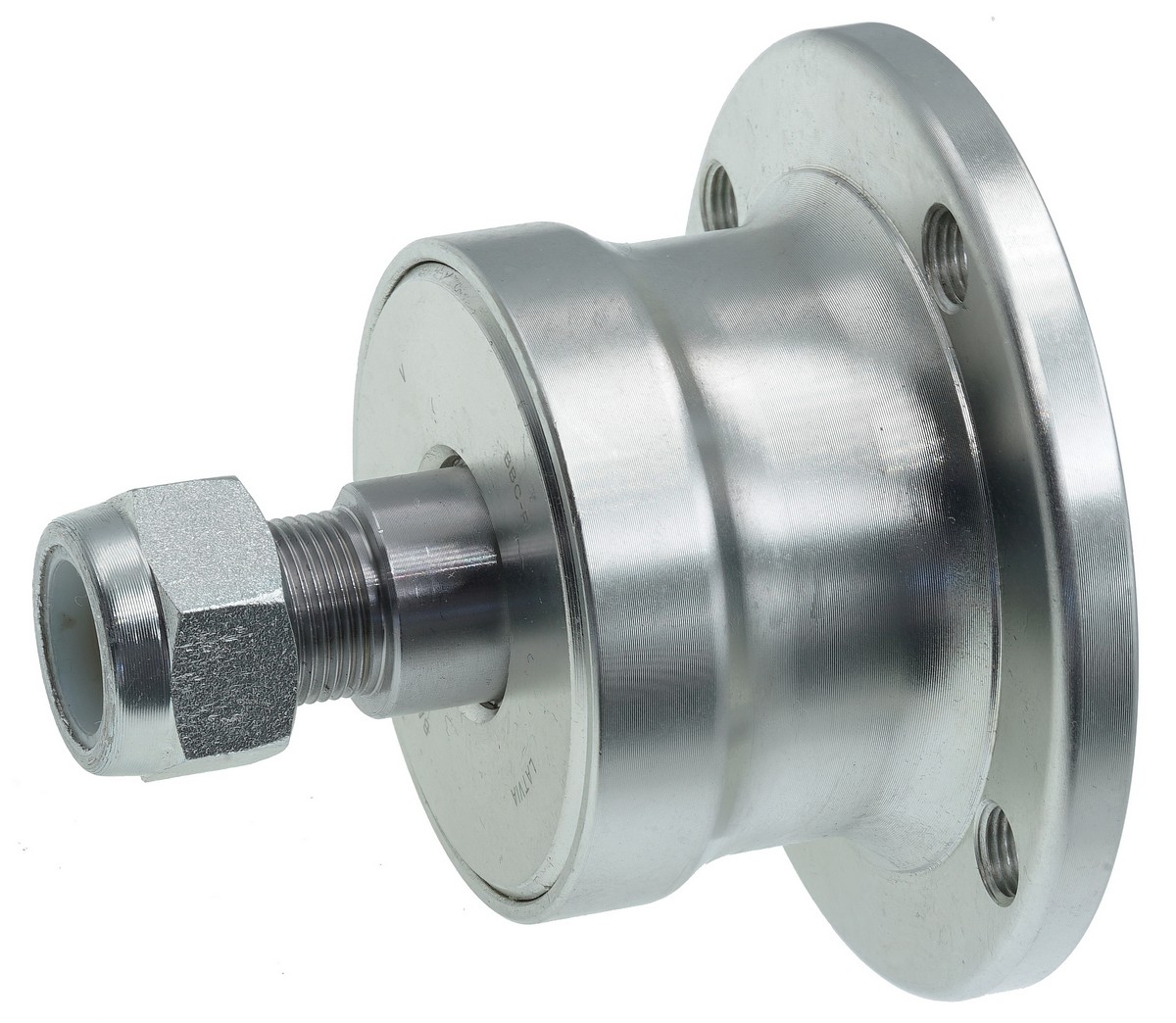

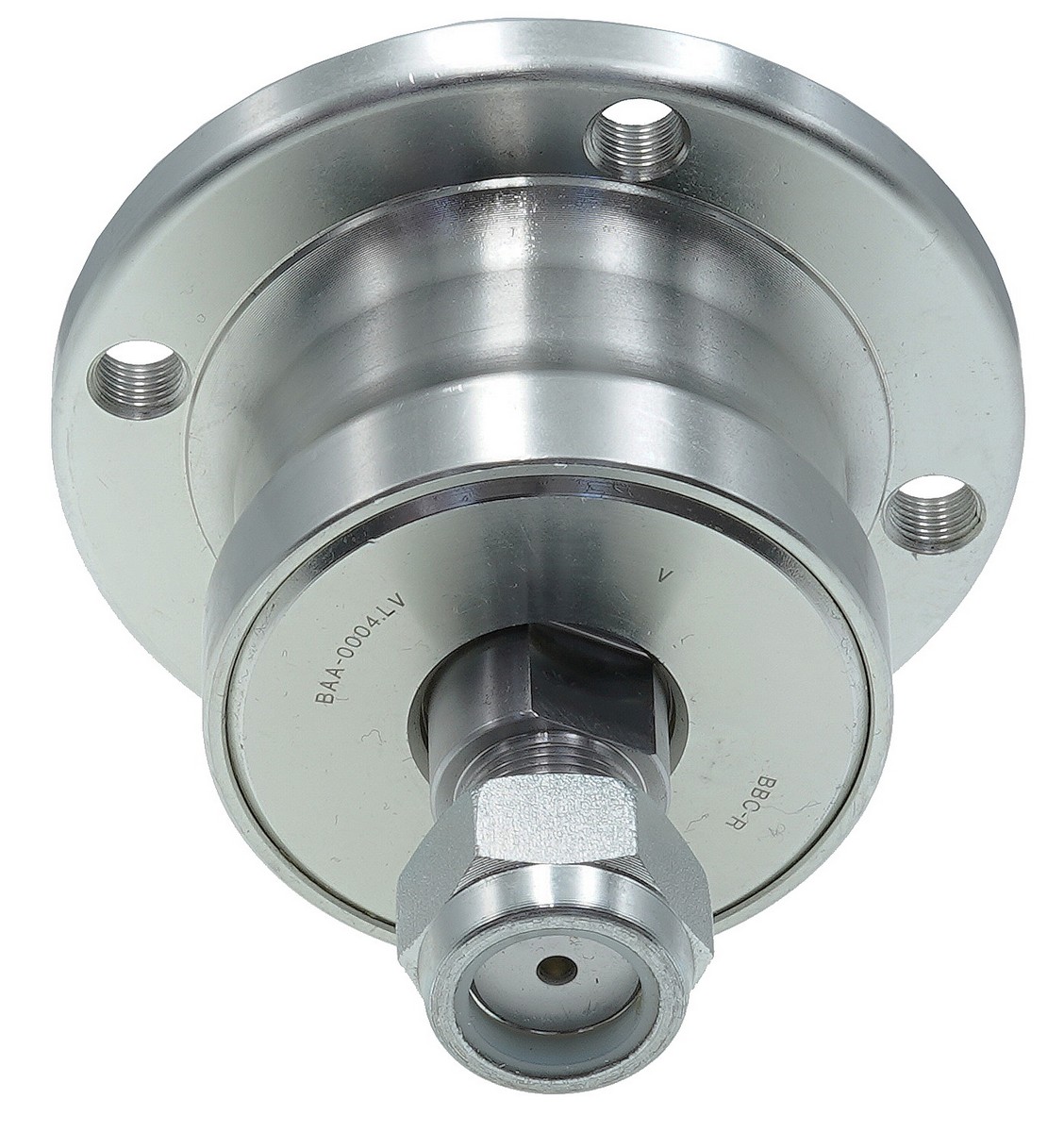

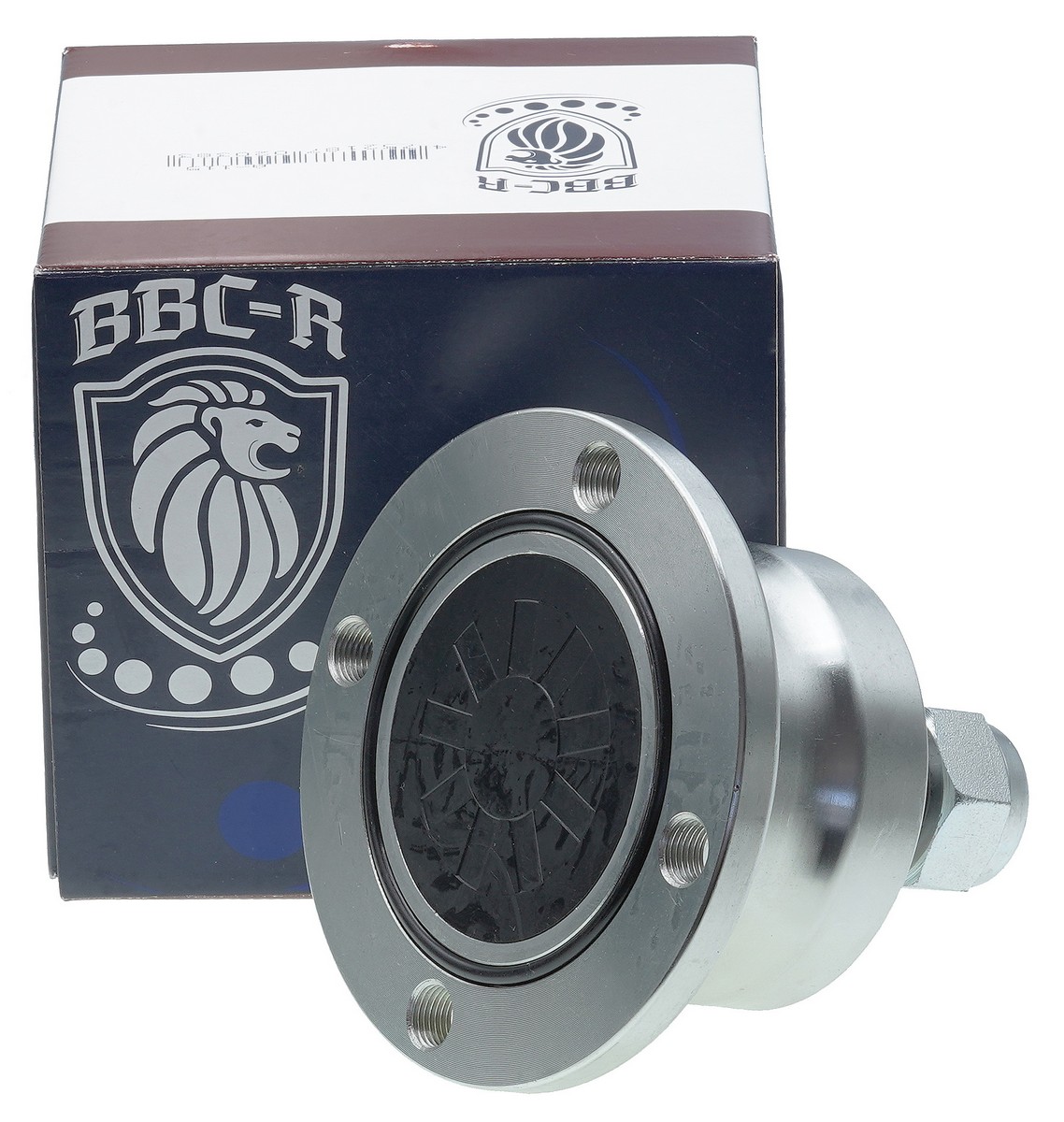

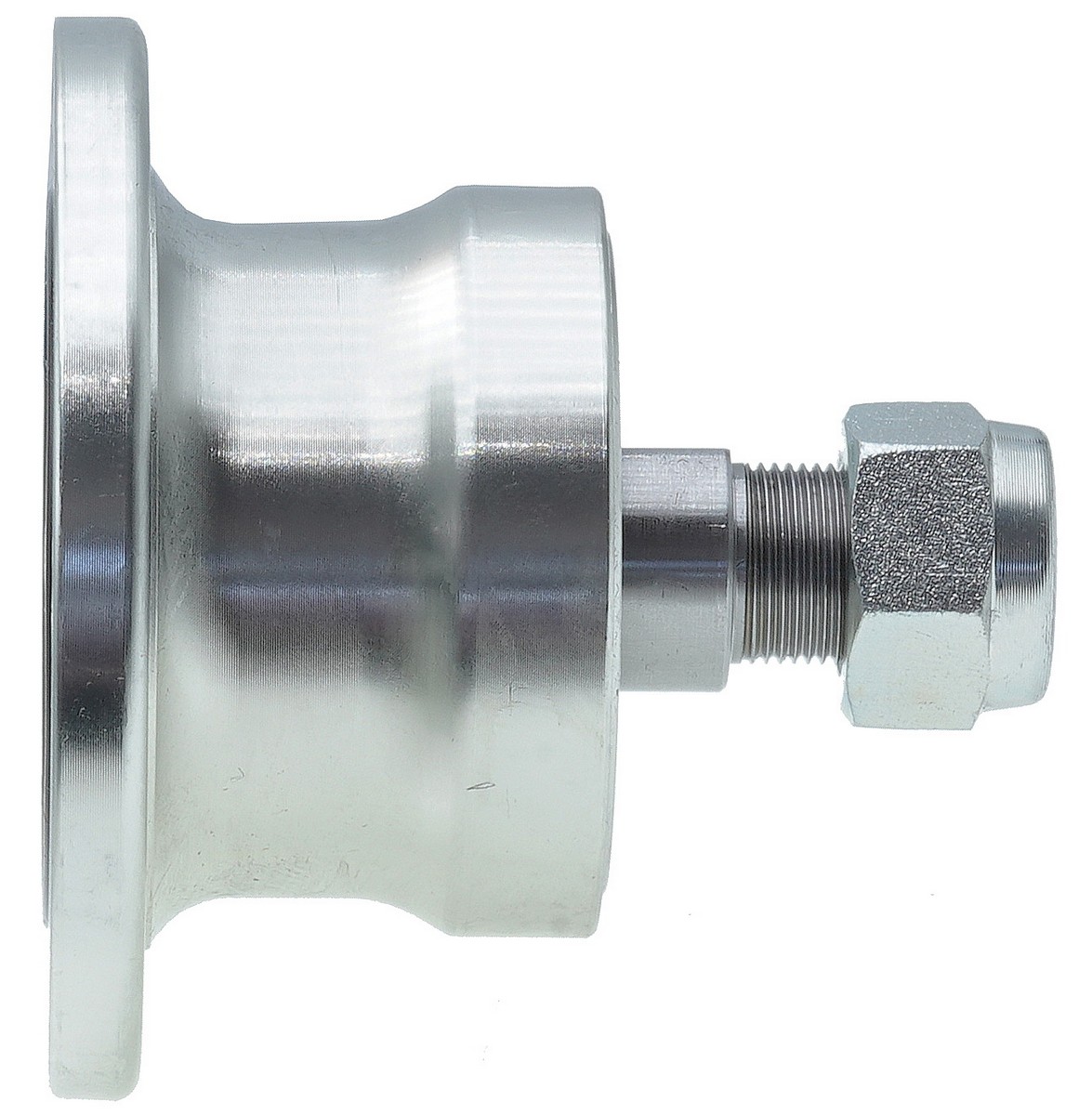

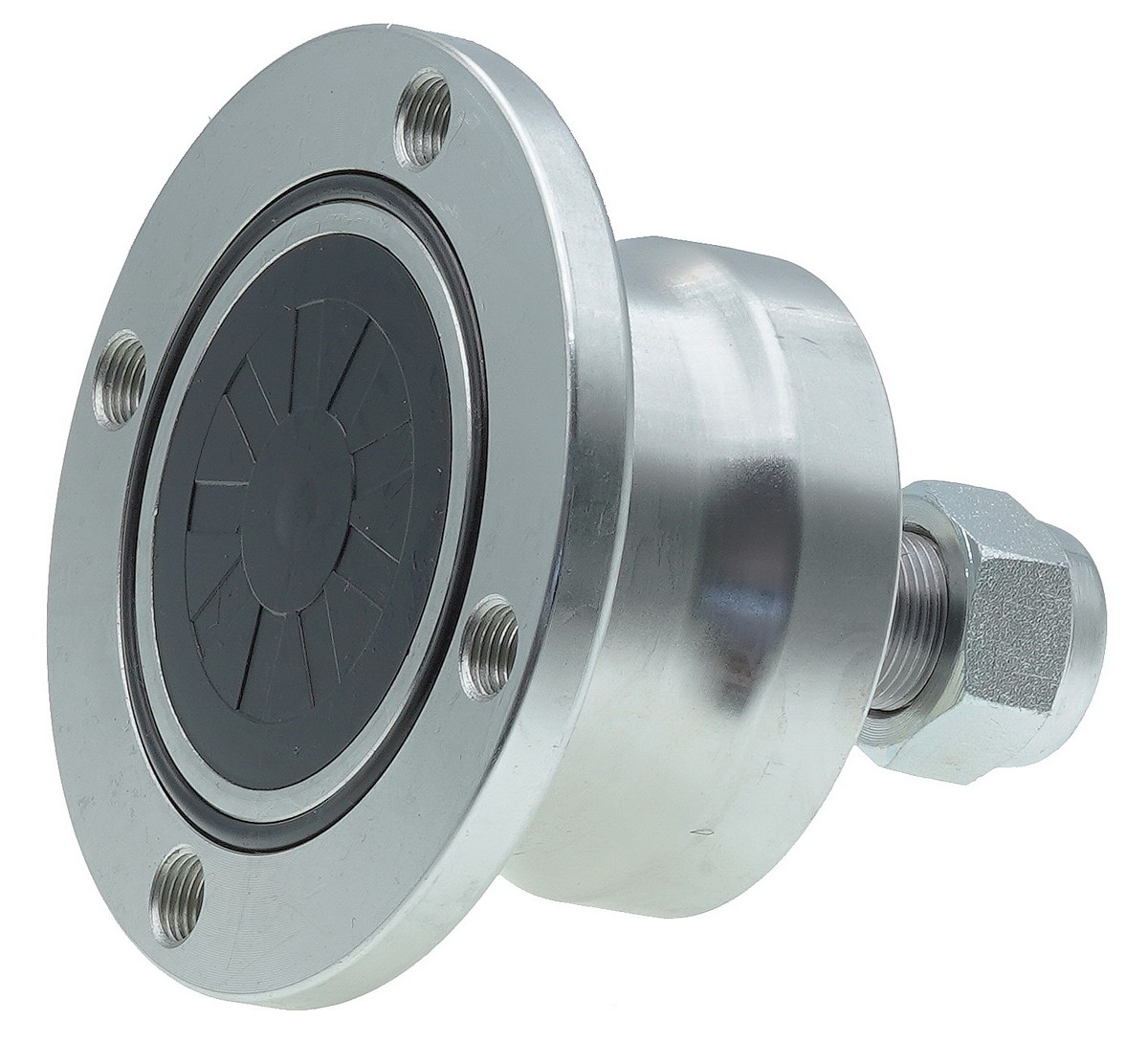

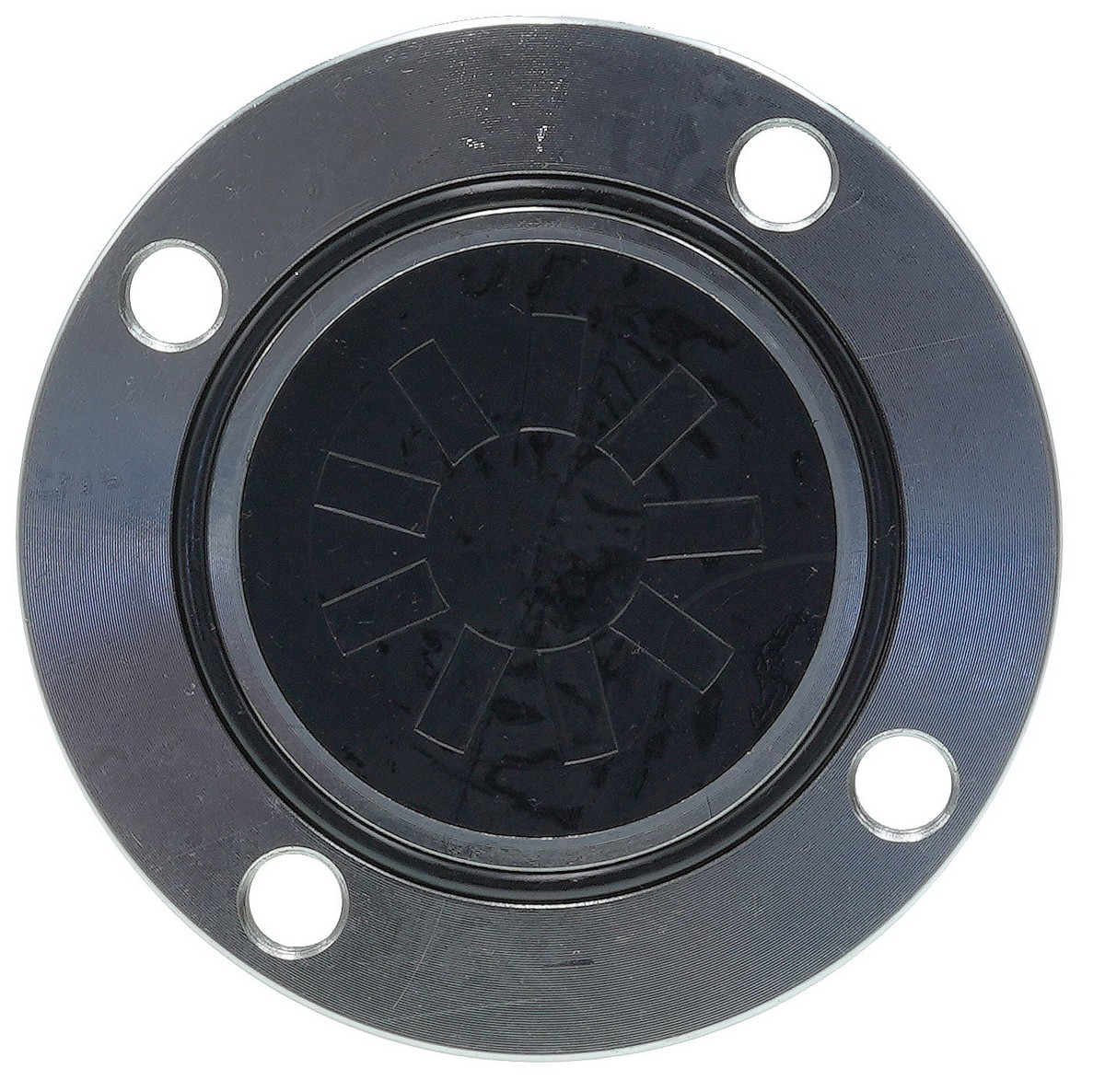

Подшипник BBC-R BAA-0004.LV (Ступиця BAA-0004): Універсальний підшипниковий вузол для сучасної сільгосптехніки

У світі інтенсивного та точного землеробства надійність кожного вузла сільськогосподарської техніки безпосередньо впливає на виконання строків польових робіт та фінансовий результат господарства. Ступичні підшипникові вузли — це критично важливі компоненти, які забезпечують обертання дисків, лап, сошників та інших робочих органів. Подшипник BBC-R BAA-0004.LV (Ступиця BAA-0004) — це універсальне, надійне та технологічне рішення, прийняте як стандарт провідними європейськими виробниками сільгоспмашин. Цей готовий герметизований вузол є основним елементом для відновлення працездатності техніки брендів Bednar, Gaspardo, Kцckerling, Farmet та інших. У цьому детальному гайді ми розкриємо всі аспекти цієї ступиці: від розшифровки її численних OEM-номерів та складних геометричних параметрів до практичних порад з монтажу та підбору аналогів для швидкого та якісного ремонту.

Розшифровка маркування та OEM-каталогізація: Мова міжнародних стандартів

Однією з головних переваг ступиці BBC-R BAA-0004 є її широка визнаність та уніфікація. Розшифруємо всі позначення:

1. Базове позначення: BBC-R BAA-0004.LV

• BBC-R — марка виробника компонентів.

• BAA-0004 — основний каталожний номер ступичного вузла. Суфікс .LV може вказувати на країну-виробника або особливу серію.

• Ступиця (підшипниковий вузол) — технічна назва, що підкреслює готовність агрегату до монтажу.

2. OEM-номери — ключ до пошуку для вашої техніки:
Саме ця таблиця робить BAA-0004 універсальною запчастиною. Якщо ви шукаєте деталь для конкретної машини, орієнтуйтесь на ці номери:

Вывод: Якщо у вас техніка Bednar і номер KM040110, або Gaspardo з номером F06160015, то ступиця BBC-R BAA-0004 є її прямим та повним аналогом. Це значно спрощує пошук та забезпечує сумісність.

Детальні технічні характеристики та параметри

Для інженерного розрахунку та безпомилкового монтажу необхідно знати всі розміри. Ось повні дані ступиці BAA-0004:

• Вага вузла, W: 2.235 кг

• Зовнішній діаметр корпусу, D: 117 мм

• Габаритні розміри (Ширина x Висота): B = 102 мм, H = 101.5 мм

• Кількість отворів кріплення, N: 4 отвори

• Відстань між центрами кріпильних отворів, F: 98 мм (критично важливий монтажний розмір)

• Різьби для кріплення:

  • M: M12x1.25 (основна різьба для установки робочого органу — диска, лапи).

  • M1: M22x1.5 (додаткова різьба, можливо, для кріплення або блокування).

• Діаметри фланців: D1 = 73 мм, D2 = 81 мм.

• Довжина пальця (виступу), L max: 28 мм.

• Розмір під ключ, S: 32 мм (для обслуговування або фіксації).

• Висота H1: 60 мм.

• Навантажувальна здатність:

  • Базове статичне навантаження, C0: 37.5 кН.

  • Базове динамічне навантаження, C: 47.5 кН (потужний показник, що підтверджує придатність для важких умов).

Ці параметри гарантують, що вузол витримає значні радіальні та осьові навантаження при обробці ґрунту.

Конструктивні особливості та переваги

Ступиця BBC-R BAA-0004 — це не просто підшипник, а складний агрегат:

1. Готовий до монтажу вузол: Включає корпус, попередньо встановлений та налаштований підшипник (ймовірно, дворядний кульковий або роликовий), систему ущільнень.

2. Потужна герметизація: Використовується комбінація лабіринтних та гумових ущільнень для максимального захисту від пилу, бруду, вологи та хімічних речовин.

3. Прочный корпус: Виготовлений з високоякісного чавуну або сталі, стійкого до ударів та вібрацій.

4. Універсальне кріплення: Наявність двох різьб (M12x1.25 та M22x1.5) та фланця з 4 отворами (98 мм між центрами) забезпечує сумісність з різними конструкціями.

5. Обслуживание: Наявність масляного ніпеля (зазвичай) дозволяє періодично поповнювати запас мастила, подовжуючи ресурс.

Сфери застосування: для якої техніки призначений цей вузол?

Завдяки уніфікації та високій якості, ступиця BAA-0004 встановлюється на широкий спектр сільськогосподарської техніки:

• Дискові борони та культиватори: Для обертання дискових батарей.

• Сівалки точного висіву: Як опорний вузол для дискових сошників або анкерів.

• Розпушувачі, ґрунтообробні комбіновані агрегати: На робочих органах.

• Конкретні бренди: Bednar (борони, культиватори), Gaspardo (сівалки), Kцckerling (цілі лінійки ґрунтообробної техніки), Farmet.

Симптоми виходу з ладу та діагностика

Своєчасна заміна ступиці запобігає пошкодженню дорожчих вузлів (вал, рама) та втраті якості обробітку.

Ознаки несправності ступиці BAA-0004 (KM040110, F06160015):

• Підвищений шум: Гул, скрегіт або рипіння під час роботи знаряддя.

• Люфт: Відчутний радіальний або осьовий люфт робочого органу при ручній перевірці.

• Туге обертання або заклинювання: Диск або лапа обертається з великим зусиллям або клинить.

• Нагрівання: Корпус ступиці значно нагрівається після нетривалої роботи.

• Пошкодження ущільнень: Витік мастила або, навпаки, набивання пилу всередину.

• Вібрація: Надмірна вібрація, що передається на раму.

Метод діагностики: Підняти знаряддя, вручну прокрутити кожен робочий орган, перевірити на люфт і плавність обертання, оглянути візуально.

Інструкція з заміни ступичного вузла (загальні кроки)

1. Підготовка: Зафіксувати знаряддя, опустити на землю. Очистити зону навколо ступиці від бруду.

2. Демонтаж: Відкрутити центральну гайку/болт, що фіксує робочий орган (диск, лапу) на різьбі M12x1.25. Зняти робочий орган. Викрутити 4 кріпильних болти з фланця (відстань 98 мм між отворами). Зняти стару ступицю.

3. Підготовка поверхонь: Ретельно очистити посадочне місце на рамі та різьбову частину валу/шпильки. Перевірити їх на знос, деформацію, пошкодження різьби.

4. Монтаж нової ступиці: Нанести тонкий шар консистентного мастила на різьбу та посадкову поверхню. Встановити нову ступицю BBC-R BAA-0004, поєднавши отвори. Затягнути кріпильні болти з рекомендованим моментом (рівномірно хрест-навхрест). Встановити робочий орган та закріпити його.

5. Обслуживание: Через масляний ніпель заповнити порожнину якісним мастилом для сільгосппідшипників.

6. Контроль: Прокрутити вузол вручну, переконатися у відсутності люфту та заклинювання.

Як вибрати якісний аналог? Рекомендації щодо покупки

Окрім оригінального вузла BBC-R BAA-0004, існують аналоги під іншими брендами:

• SKF BAA-0004 — високоякісний аналог від світового лідера.

• NSK AHU28117AS-01 — японська якість та точність.

• SNR HUA14-4M12-S01 — відомий європейський виробник.

На що звернути увагу при покупці:

1. Відповідність геометрії: Особливо відстань між отворами (98 мм) та тип різьби (M12x1.25).

2. Наявність та стан ущільнень: Вони повинні бути гнучкими, без тріщин.

3. Якість лиття корпусу: Відсутність раковин, пор, нерівностей.

4. Плавність обертання: Новий вузол повинен обертатися плавно, без заїдань.

5. Маркування: Чітко нанесений каталожний номер (BAA-0004) та/або OEM-номер.

Рекомендація: Для відповідальних застосувань та збереження гарантії на техніку рекомендується використовувати оригінальні вузли або сертифіковані аналоги високого класу, такі як пропонує BBC-R.

Висновок: Надійна інвестиція у продуктивність вашого господарства

Подшипник BBC-R BAA-0004.LV (Ступиця BAA-0004) — це універсальний, перевірений та надійний ключ до безперебійної роботи вашої сільськогосподарської техніки. Його конструкція, здатність витримувати великі навантаження та повна герметизація роблять його ідеальним вибором для сучасного землеробства в умовах пилу, вологості та інтенсивних навантажень.

Знаючи його OEM-номери (KM040110 для Bednar, F06160015 для Gaspardo тощо), ви можете швидко та точно знайти потрібну запчастину для швидкого відновлення працездатності обладнання.

На нашому сайті ви можете купити ступицю BAA-0004 (аналог Bednar KM040110, Gaspardo F06160015) гарантованої якості. Ми пропонуємо технічну консультацію, швидку доставку по всій Україні та вигідні умови для фермерських господарств та сервісних центрів. Обирайте якість, перевірену провідними брендами світового агросектору.

Тип отверстия	Подшипник с квадратным отверстием
Тип уплотнения	2-губ
Внутренний диаметр	42.5
Внешний диаметр	120
Общая ширина	120
Ширина наружного кольца	35
Масса	2.27

1. Точность Р6, непосредственно оказывающая влияние на повышение срока работы подшипников (он 2-3 раза длиннее Китайских аналогов).
2. Равномерное нанесение смазки внутри закрытого подшипника.
3. Высокое качество комплектующих (шариков, металла).
4. Каждый подшипник запаянный в отдельную упаковку, таким образом, влага и грязь не попадает на подшипник до установки.
5. Гарантия 2 года на заводской брак.
6. Высокое качество по отличной цене.

Завод – SIA “Baltic Bearing Company – Riga“ – это производственная площадка, построенная в 2014 г. в Риге, Латвия. С августа 2020 года в состав производственных мощностей присоединилось заведение в Резекне, Латвия. Оба предприятия оснащены современным производственным и измерительным оборудованием с системой менеджмента качества, отвечающей требованиям стандартов ISO 9001:2015, ISO 14001:2015, ISO 50001:2018, TS 16949:2016.

Заводы специализируются на производстве шариковых, конических, цилиндрических и сферических подшипников. Производственная база и современное высокоточное оборудование позволяют предприятию производить подшипники базового, 6-го класса точности. Производственная мощность заводов позволяет выпускать до 20 миллионов штук подшипников в год.

Продукция ТМ BBC-R (подшипники) поставляется для различных отраслей промышленности: автомобильной, электротехнической, станкостроительной, металлургической, сельскохозяйственного машиностроения, топливно-энергетического комплекса и т.д.

Производственная площадка Baltic Bearing Company-Riga является членом MASOC Ассоциация машиностроения и металлообработки Латвии.
Европейские подшипники.
