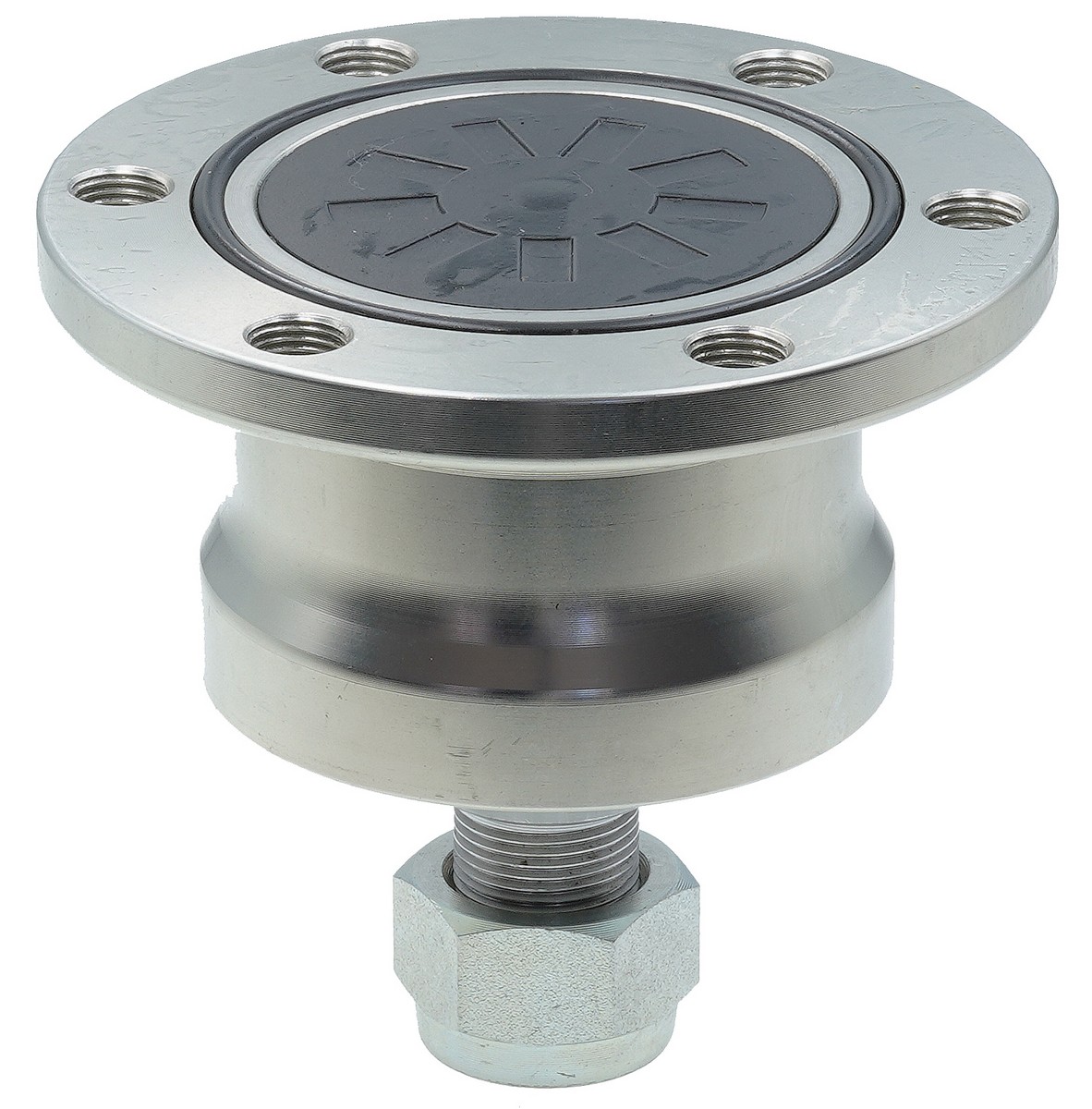

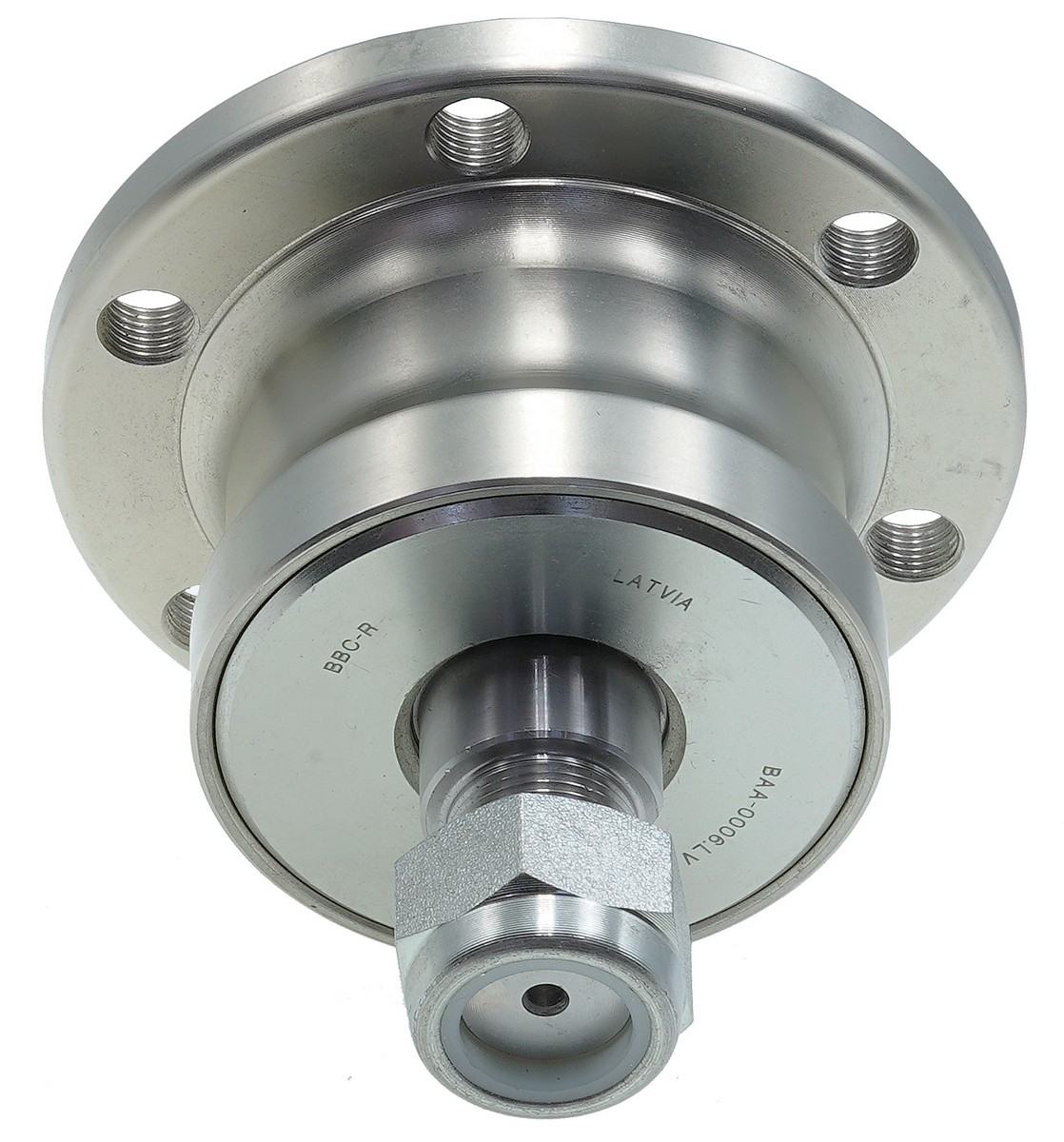

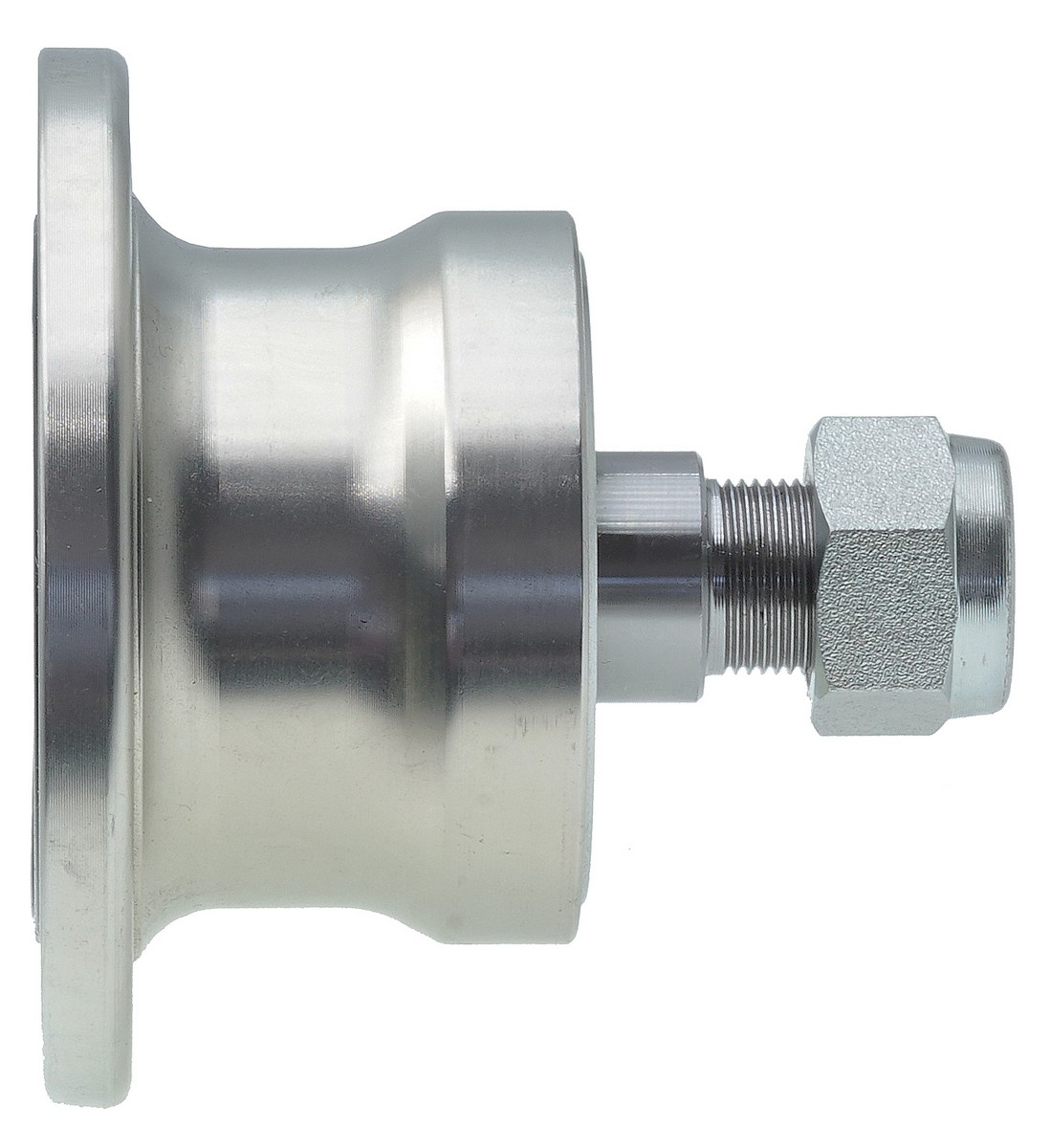

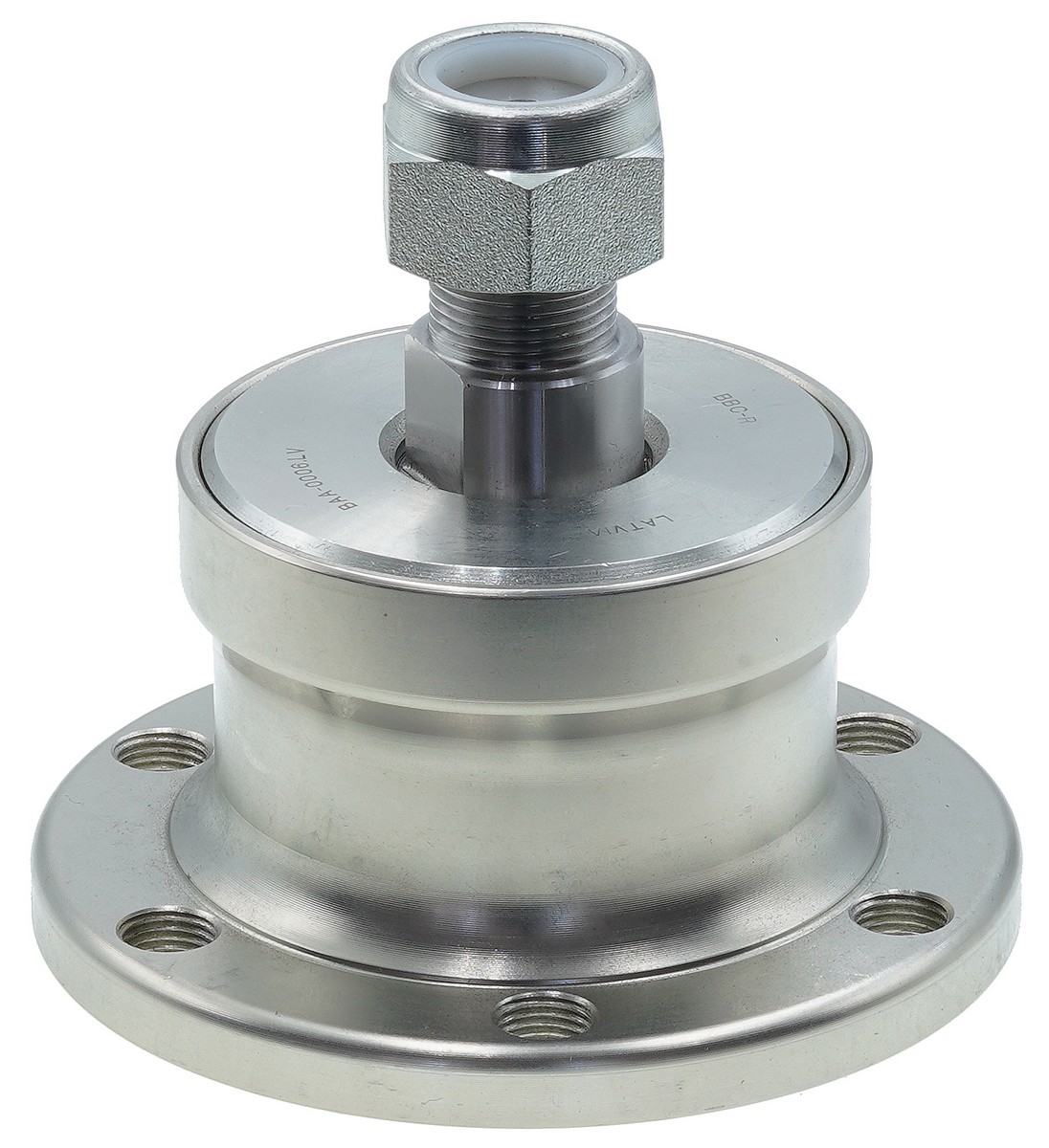

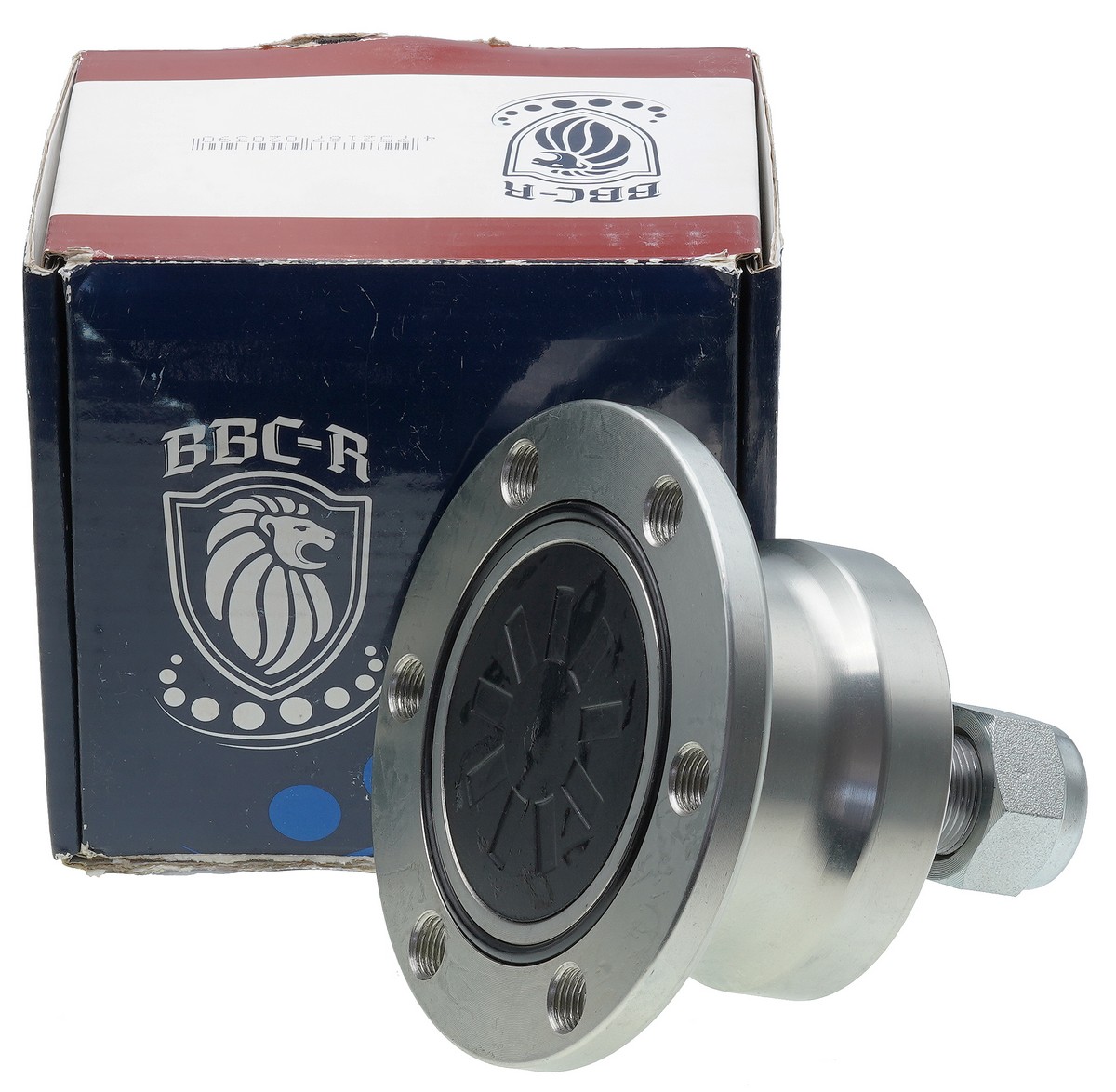

Підшипник BBC-R BAA-0006 (Ступиця KM040146 / KM040171 Bednar): Шестиболтовий стандарт надійності для інтенсивного землеробства

У сучасному високопродуктивному сільському господарстві, де техніка працює на межі можливостей для досягнення максимальної ефективності, кожен компонент повинен відповідати вимогам екстремальної міцності та довговічності. Особливо це стосується вузлів, що безпосередньо передають навантаження від ґрунту до рами знаряддя. Підшипник BBC-R BAA-0006 (Ступиця (підшипниковий вузол) BAA-0006) є саме таким ключовим елементом, промисловим стандартом для відповідальної техніки. Цей шестиболтовий ступичний вузол, відомий за оригінальними номерами Bednar KM040146 та KM040171, розроблений для роботи в умовах найвищих радіальних і осьових навантажень, що виникають при глибокому обробітку ґрунту, роботі з важкими ґрунтами та на великих швидкостях. У цьому детальному експертному огляді ми розкриємо всі секрети цього потужного вузла, надамо повний технічний аналіз його параметрів, точно визначимо сфери застосування та дамо практичні інструменти для його правильного вибору, монтажу та діагностики.

Розшифровка маркування та OEM-каталогізація: Всесвітня мережа сумісності

Модель BAA-0006 є частиною стандартизованої системи, що дозволяє легко знаходити ідентичні компоненти у різних виробників.

1. Базове позначення виробника: BBC-R BAA-0006

• BBC-R – бренд, що гарантує відповідність технічним специфікаціям для важкої сільськогосподарської техніки.

• BAA-0006 – основний каталожний номер цієї конкретної моделі ступичного вузла. Це універсальний ідентифікатор.

2. Оригінальні номери виробників техніки (OEM) – ключ до прив’язки:
Найважливіша інформація для механіка або власника техніки – це знання OEM-номерів. Для ступиці BAA-0006 вони такі:

• Bednar (Чехія): KM040146, KM040171. Це основні номери для пошуку запчастини для техніки цього відомого виробника дискових борон, культиваторів та комбінованих агрегатів.

• Bellota (Іспанія): 9BUJEBRG30986

• FKL (Німеччина): IL50-98/6T-M22

• NSK (Япония): AHU28117AS-03

• PFI: PHA0006

• SKF (Швеция): BAA-0006 (безпосереднє позначення від світового лідера)

• SNR (Франція): HUA14-6M12-S01

Вывод: Якщо на вашому знарядді Bednar встановлена ступиця з номером KM040146 або KM040171, то BBC-R BAA-0006 є її повним функціональним та геометричним аналогом.

Детальні технічні характеристики та геометричні параметри

Точність розмірів є критичною для монтажу. Ось повні дані ступиці BAA-0006:

Аналіз параметрів: Комбінація шести болтів на колі PCD 98 мм та потужної різьби M22x1.5 однозначно вказує на призначення цього вузла для дуже високих навантажень, характерних для широкозахватних важких борон, глибокорыхливиків та інтенсивних культиваторів.

Конструктивні особливості та інженерні переваги

Ступиця BBC-R BAA-0006 — це не просто корпус з підшипником, а складний інженерний продукт:

1. Потужне шестиболтове кріплення: Головна перевага. Забезпечує надійне притискання корпусу до рами, усуваючи ризик відкручування та перекосів під дією змінних та ударних навантажень.

2. Підвищена жорсткість вузла: Корпус виготовлений з високоякісного чавуну, що стійкий до деформації. Встановлений всередині підшипник (ймовірно, дворядний кульковий або конічний роликовий) має великий запас вантажопідйомності.

3. Ефективна система подвійного захисту: Використовуються лабіринтні та гумові ущільнення, що створюють непрохідний бар’єр для абразивного пилу, вологи та хімічних реагентів.

4. Універсальність кріплення: Наявність зовнішньої різьби M22x1.5 та внутрішньої M12 дозволяє інтегрувати вузол у різні кінематичні схеми.

5. Можливість обслуговування: Зазвичай обладнана масляним ніпелем для періодичного поповнення консистентного мастила, що подовжує ресурс.

Сфери застосування: для якої техніки призначений BAA-0006?

Цей ступичний вузол є основним для техніки, де потрібна максимальна надійність опори:

• Важкі дискові борони та культиватори Bednar: Моделі, розраховані на глибоке та інтенсивне оброблення ґрунту, роботу на великих швидкостях.

• Глибокорыхливики та чизельні культиватори: Де виникають значні вертикальні навантаження.

• Комбіновані посівні комплекси та агрегати для обробітку ґрунту.

• Техніка інших брендів, що використовують даний стандарт: Bellota, FKL та інші, чиї OEM-номери вказані вище.

Симптоми виходу з ладу та діагностика ступиці BAA-0006 (KM040146/KM040171)

Своєчасне виявлення несправності запобігає ланцюговим поломкам.

Ознаки зносу або пошкодження:

• Надмірний люфт: Радіальний або осьовий люфт робочого органу (диска, лапи), що відчувається при ручному похитуванні.

• Підвищений шум: Гул, скрегіт, періодичне клацання або рипіння під час обертання.

• Туге обертання або заклинювання: Вал обертається з великим зусиллям або не обертається взагалі.

• Перегрівання: Корпус ступиці стає значно гарячим на дотик після непродовженої роботи.

• Пошкодження ущільнень: Виділення мастила (часто забрудненого металом) або, навпаки, набивання густого бруду в зазор.

• Вібрація: Сильна локальна вібрація, що передається на раму.

Метод діагностики: Візуальний огляд на предмет витоку мастила, перевірка на люфт вручну, прокручування валу для оцінки плавності ходу та наявності шуму.

Інструкція з заміни ступичного вузла (загальна послідовність)

1. Підготовка: Зафіксувати знаряддя, опустити робочі органи на ґрунт. Ретельно очистити зону навколо ступиці від бруду та старого мастила.

2. Демонтаж робочого органу: Відкрутити гайку або контргайку з різьби M22x1.5. Зняти диск, шайби чи інший орган.

3. Демонтаж ступиці: Викрутити шість кріпильних болтів (ключовим розміром, часто під ключ 13 або 17). Якщо є фіксуюча шпонка, вибити її. Аккуратно зсунути ступичний вузол з вала. Може знадобитися зйомник або обережне постукування через дерев’яну прокладку.

4. Підготовка поверхонь: Очистити торець рами та ділянку валу від залишків прокладок, іржі та бруду. Перевірити різьбу валу (M12) та його поверхню на знос.

5. Монтаж нової ступиці:

   • Нанести тонкий шар герметика (якщо передбачено) на притискну поверхню рами.

   • Встановити нову ступицю BBC-R BAA-0006 на вал, з’єднавши отвори.

   • Вставити та затягнути шість нових болтів з рекомендованим моментом (крутним моментом) рівномірно хрест-навхрест. Це критично важливо для рівномірного притиску.

   • Встановити робочий орган та затягнути гайку на різьбі M22x1.5 з потрібним зусиллям.

6. Обслуживание: Через прес-маслянку заповнити порожнину якісним консистентним мастилом для важких умов експлуації (наприклад, типу Lithium Complex EP2).

7. Контроль: Вручну переконатися у плавному обертанні валу без заклинювань та надмірного люфту.

Як вибрати якісний замінник? Рекомендації та аналоги

Подшипник BBC-R BAA-0006 є відмінним вибором як якісний аналог для оригінальних номерів Bednar. При виборі звертайте увагу на:

1. Точність геометрії: Особливо діаметр PCD (98 мм) і кількість отворів (6).

2. Якість ущільнень: Гумові манжети повинні бути еластичними, без тріщин.

3. Матеріал корпусу: Якісний чавун без раковин і пор.

4. Плавність обертання: Новий вузол повинен обертатися абсолютно плавно.

5. Наявність мазевої канали та ніпеля.

Прямі високоякісні аналоги:

• SKF BAA-0006 – еталонна якість від шведського концерну.

• NSK AHU28117AS-03 – висока точність японського виробника.

• SNR HUA14-6M12-S01 – надійний європейський продукт.

Для збереження ресурсу дорогої техніки Bednar рекомендується використовувати саме такі сертифіковані аналоги, а не дешеві небрендові підробки.

Висновок: Потужна основа для стабільної роботи важкої техніки

Підшипник BBC-R BAA-0006 (Ступиця BAA-0006, Bednar KM040146/KM040171) — це не просто запчастина, а інженерно розрахований стандарт міцності для найбільш навантажених вузлів сучасної сільськогосподарської техніки. Його шестиболтова конструкція, потужні різьби та високий запас вантажопідйомності роблять його вибором номер один для умов інтенсивного та глибокого обробітку ґрунту.

Використання якісного аналога, такого як BBC-R BAA-0006, дозволяє значно знизити ризик аварійних простоїв, забезпечити рівномірну роботу всіх секцій знаряддя та заощадити на подальших ремонтах. Це стратегічна інвестиція в продуктивність вашого машинно-тракторного парку.

На нашому сайті ви можете купити ступицю BAA-0006 гарантованої якості, що є повним аналогом Bednar KM040146 да KM040171. Ми пропонуємо технічну консультацію, оперативну доставку по всій Україні та гнучкі умови для співпраці з фермерськими господарствами та сервісними центрами. Обирайте компоненти, що відповідають потужності вашої техніки.



Тип отверстия	Подшипник с квадратным отверстием
Тип уплотнения	2-губ
Внутренний диаметр	42.5
Внешний диаметр	120
Общая ширина	120
Ширина наружного кольца	35
Масса	2.27

1. Точность Р6, непосредственно оказывающая влияние на повышение срока работы подшипников (он 2-3 раза длиннее Китайских аналогов).
2. Равномерное нанесение смазки внутри закрытого подшипника.
3. Высокое качество комплектующих (шариков, металла).
4. Каждый подшипник запаянный в отдельную упаковку, таким образом, влага и грязь не попадает на подшипник до установки.
5. Гарантия 2 года на заводской брак.
6. Высокое качество по отличной цене.

Завод – SIA “Baltic Bearing Company – Riga“ – это производственная площадка, построенная в 2014 г. в Риге, Латвия. С августа 2020 года в состав производственных мощностей присоединилось заведение в Резекне, Латвия. Оба предприятия оснащены современным производственным и измерительным оборудованием с системой менеджмента качества, отвечающей требованиям стандартов ISO 9001:2015, ISO 14001:2015, ISO 50001:2018, TS 16949:2016.

Заводы специализируются на производстве шариковых, конических, цилиндрических и сферических подшипников. Производственная база и современное высокоточное оборудование позволяют предприятию производить подшипники базового, 6-го класса точности. Производственная мощность заводов позволяет выпускать до 20 миллионов штук подшипников в год.

Продукция ТМ BBC-R (подшипники) поставляется для различных отраслей промышленности: автомобильной, электротехнической, станкостроительной, металлургической, сельскохозяйственного машиностроения, топливно-энергетического комплекса и т.д.

Производственная площадка Baltic Bearing Company-Riga является членом MASOC Ассоциация машиностроения и металлообработки Латвии.
Европейские подшипники.
