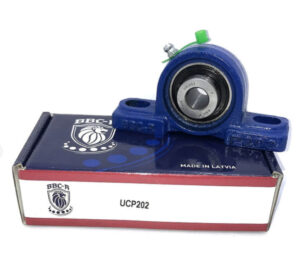

Підшипник BBC-R UCP202 (Латвія): Повний гайд по вибору, монтажу та застосуванню надійного навісного вузла

Підшипник BBC-R UCP202: Повний гайд по вибору, монтажу та застосуванню надійного навісного вузла

Підшипник BBC-R UCP202 (Латвія): Повний гайд по вибору, монтажу та застосуванню надійного навісного вузла

У світі промислового обладнання та машинобудування кожен компонент має значення. Але деякі з них є справжніми «робочими кіньками», від яких безпосередньо залежить безперебійність та ефективність усього механізму. Саме таким елементом є підшипник BBC-R UCP202 – стандартизоване, але критично важливе рішення для десятків областей промисловості. Цей навісний підшипниковий вузол, що входить до серії UCP200, є універсальним, надійним і економічно вигідним вибором для інженерів, механіків та власників обладнання.

Це не просто покупка запчастини, це інвестиція в стабільність вашого виробництва. У цій вичерпній статті ми розберемо все, що вам потрібно знати про підшипник BBC-R UCP202: від розшифровки маркування та повних технічних характеристик до сфер застосування, інструкції з монтажу та огляду ринку аналогів. Ми навіть розглянемо, на що вказує міжнародна сертифікація ISO 9001:2015, ISO 14001:2015, ISO 50001:2012 та IATF 16949:2016 і що насправді означає гарантія 2 роки.

Розділ 1: Розшифровка поняття. Що таке підшипник BBC-R UCP202?

Назва підшипник BBC-R UCP202 не є випадковим набором літер і цифр. Це стандартизоване позначення, що розкриває всю ключову інформацію про виріб.

  • BBC-R: Це найімовірніше торгова марка або назва бренду-виробника, що спеціалізується на підшипниковій продукції. Літера «R» може означати «Radial» (радіальний) або вказувати на певну серію продукції within бренду.

  • UCP: Це міжнародне позначення типу вузла. Абревіатура розшифровується як Unit Bearing with Eccentric Locking Collar. Українською це навісний підшипниковий вузол з ексцентриковою стяжною втулкою. Це означає, що ми маємо справу не з окремим підшипником, а з повністю готовим до встановлення блоком.

  • 2: Вказує на серію розмірів. У даному випадку 2 відповідає серії 200, яка призначена для валів діаметром 15-20 мм.

  • 02: Конкретний розмірний код всередині серії. 02 безпосередньо вказує на посадочний діаметр валу d=15 мм.

Таким чином, BBC-R UCP202 – це готовий до монтажу блок на основі радіального шарикопідшипника, призначений для кріплення на вал діаметром 15 мм за допомогою ексцентрикової стяжної втулки, що забезпечує надійне фіксування без додаткової обробки валу.

Чим відрізняється серія UCP200 від UCP300?
Серия UCP200 (до якої належить наша модель 202) розрахована на менші навантаження та вали меншого діаметру (15-20 мм), ніж більш потужна серія UCP300, призначена для валів діаметром 25-30 мм і більш важких умов експлуатації.

Розділ 2: Детальні технічні характеристики та розміри

Однією з головних переваг навісних підшипникових вузлів є їхня стандартизація. Розміри BBC-R UCP202 повністю відповідають міжнародним нормам, що дозволяє легко підбирати аналоги та замінники. Ось повний перелік параметрів:

  • d (діаметр валу): 15 мм – основний параметр при підборі.

  • h (висота всього вузла): 30.2 мм

  • a (відстань між центрами кріпильних отворів): 125 мм – ключовий розмір для монтажу на плиту.

  • e (відстань від центру отвору до краю плити): 95 мм

  • b (ширина плити): 38 мм

  • s2 (розмір отвору під болт M10): 19 мм

  • s1 (відстань від центру валу до центру кріпильного отвору): 13 мм

  • g (висота від основи плити до центру валу): 14 мм

  • bolt (різьблення кріпильних болтів): M10

  • Bi (внутрішня ширина підшипникового блоку): 31 мм

  • n (діаметр отвору під масленку): 12.7 мм (стандартний розмір для змащувального пристрою)

  • W (зовнішній діаметр корпусу підшипника): 65 мм

  • Вес: 0.6 кг

Ці точні розміри дозволяють без проблем інтегрувати підшипник UCP202 в існуючі конструкції або проектувати нові обладнання, використовуючи стандартні креслення.

Розділ 3: Конструктивні особливості та принцип роботи

Навісний підшипниковий вузол BBC-R UCP202 складається з кількох ключових компонентів:

  1. Корпус (плита): Виготовлений з високоміцного чавуну. Він забезпечує жорстке та стабільне кріплення всього вузла до рами машини за допомогою чотирьох болтів M10.

  2. Радіальний шарикопідшипник: Впресований в корпус. Саме він сприймає основні радіальні навантаження.

  3. Ексцентрикова стяжна втулка: Найгеніальніший елемент конструкції. Вона надівається на вал і має ексцентриковий зовнішній контур. При обертанні втулки відносно валу за допомогою спеціального ключа, виникає ефект клину, який щільно і надійно фіксує весь вузол на валу. Це виключає просковзування та обертання вузла на валу, навіть під значним навантаженням.

  4. Пилозахисна кришка: Захищає внутрішню частину підшипника від потрапляння пилу, бруду та вологи, значно подовжуючи ресурс.

  5. Масленка (прес-масленка): Стандартний різьбовий отвір дозволяє встановити масленку для регулярного поповнення змащення всередині підшипника без розбирання вузла.

Принцип роботи: Вузол кріпиться болтами до нерухомої опори. Через вал, на який він надітий, передається обертальний момент. Внутрішній підшипник забезпечує легке обертання валу, а стяжна втулка гарантує, що сам корпус залишається нерухомим.

Розділ 4: Сфери та галузі застосування UCP202

Універсальність та стандартизація роблять підшипник BBC-R UCP202 одним з найпоширеніших компонентів у світі. Його застосовують практично у всіх галузях промисловості, де є обертові вали, що потребують надійної опори:

  • Сельское хозяйство: Приводи транспортерів зернозбиральних комбайнів, конвеєри для кормів, вентилятори систем обдуву, механізми сівалок та культиваторів.

  • Пищевая промышленность: Конвеєрні стрічки для переміщення продукції, приводи мішалок, валиці упаковочних машин.

  • Деревообробна промисловість: Приводи конвеєрів лісопильних рам, вали шліфувальних та полірувальних станків, рольганги.

  • Текстильна промисловість: Вали ткацьких верстатів, приводи прядильних машин.

  • Машиностроение: Приводи різних механізмів, опори валів у верстатах, вентиляторні установки.

  • Логістика та складське господарство: Рольганги, конвеєрні системи, навісні вузли розвантажувачів.

  • Вентиляція та кондиціювання: Вентиляторні установки припливних і витяжних систем.

Простота монтажу та обслуговування робить ці вузли ідеальними для обладнання, де важлива швидкість ремонту та мінімізація простоїв.

Розділ 5: Ключові переваги та вигоди від використання

  1. Простота монтажу та демонтажу: Наявність ексцентрикової втулки дозволяє швидко встановити або зняти вузол з валу без використання спеціального дорогого інструменту та без додаткової механічної обробки валу (наприклад, нарізання пазу під шпонку).

  2. Уніфікація: Стандартні розміри дозволяють використовувати вузли від різних виробників, спрощуючи пошук замінників та знижуючи залежність від одного постачальника.

  3. Защита от загрязнений: Наявність пилозахисних кришок значно подовжує термін служби підшипника при роботі в складних умовах.

  4. Зручність обслуговування: Наявність масленки дозволяє проводити регулярне технічне обслуговування без розбирання вузла.

  5. Экономичность: Масове виробництво робить ці вузли дуже доступними за ціною. Можливість швидкої заміни також знижує витрати на ремонт та простої.

Розділ 6: Як вибрати якісний підшипник? Значення сертифікатів ISO та IATF

На ринку присутня велика кількість пропозицій на UCP202, але їхня якість може відрізнятися кардинально. Як відрізнити надійний виріб від контрафакту?

Ключовим орієнтиром є наявність міжнародних сертифікатів у виробника. Наявність у нашого підшипника BBC-R UCP202 сертифікатів ISO 9001:2015, ISO 14001:2015, ISO 50001:2012 та IATF 16949:2016 говорить про багато що:

  • ISO 9001:2015: Сертифікація системи менеджменту якості. Це гарантує, що кожен виріб випускається з дотриманням суворих технологічних процесів, проходить контроль якості на всіх етапах і відповідає заявленим характеристикам.

  • ISO 14001:2015: Сертифікація системи екологічного менеджменту. Свідчить про те, що виробник дбає про навколишнє середовище і відповідально ставиться до виробничих процесів.

  • ISO 50001:2012: Сертифікація системи енергетичного менеджменту. Вказує на оптимізацію витрат енергії при виробництві, що також може свідчити про високий технологічний рівень підприємства.

  • IATF 16949:2016: Це найважливіший сертифікат для автомобільної промисловості. Його наявність свідчить про найвищі стандарти якості, здатність відстежувати кожну деталь і гарантує надійність продукції, що критично важливо для безперебійної роботи обладнання.

Вывод: Купуючи підшипник BBC-R UCP202 з такими сертифікатами, ви купуєте не просто метал, а гарантовану якість і надійність.

Розділ 7: Гарантія 2 роки – що це насправді означає?

Пропозиція з гарантією 2 роки – це потужний сигнал від виробника про впевненість у своїй продукції. На практиці це означає, що:

  • Виробник несе відповідальність за будь-які фабричні дефекти матеріалів або виробництва.

  • У разі виходу з ладу вузла через вину виробника протягом двох років, вам повинні замінити виріб або повернути кошти.

  • Це значно знижує ризики покупця та заощаджує кошти у довгостроковій перспективі.

Важливо розуміти, що гарантія зазвичай поширюється на вироби, що експлуатуються в нормальних умовах, передбачених інструкцією.
