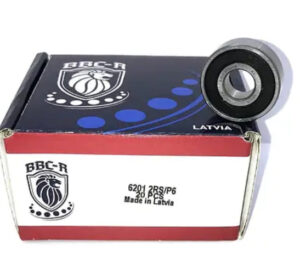

Підшипник BBC-R 6201 2RS P6 (180201) – Повний огляд, Технічні характеристики, Застосування та Вибір Аналогів

Вступ: Світ у русі, а в центрі усього – підшипник

Уявіть собі сучасний світ без обертових механізмів. Немає автомобілів, електродвигунів, промислових верстатів, побутових електроприладів та навіть простого дитячого транспорту. Рух – це основа нашого буття, а серцем практично будь-якого обертового вузла є невеликий, але неймовірно важливий компонент – підшипник. Саме він забезпечує плавність обертання, знижує тертя, сприймає навантаження та передає енергію. Від його якості, точності та довговічності безпосередньо залежить ККД, енергоефективність, рівень шуму та, в кінцевому рахунку, термін служби всього механізму.

Сьогодні ми детально розглянемо одного з найпоширеніших «робітників» світу промисловості – радіальний кульковий підшипник BBC-R 6201 2RS P6, що також відомий під стандартним позначенням 180201. Ця модель є справжньою «робочою конячкою» в численних пристроях, де необхідна висока надійність та стійкість до умов експлуатації. Ми глибоко зануримося в його технічні характеристики, розберемося в маркуванні, визначимо сфери застосування, порівняємо з аналогами та дамо практичні рекомендації щодо вибору, монтажу та обслуговування. Ця стаття стане вашим повним керівництвом по цьому елементу, незалежно від того, інженер ви, технік-механік або власник автомобіля, який хоче розібратися в деталях.

---

Розділ 1: Детальна розшифровка маркування BBC-R 6201 2RS P6 (180201)

Щоб зрозуміти, що являє собою цей підшипник, достатньо уважно розглянути його назву. Кожен символ і цифра в ній несуть конкретну інформацію.

• BBC-R: Це торгова марка (бренд) виробника або постачальника. Бренд «BBC-R» зареєстрований на європейському ринку та асоціюється із відповідністю міжнародним стандартам якості. Підшипники під цією маркою проходять суворий контроль на всіх етапах виробництва, що гарантує стабільність їх геометричних параметрів та експлуатаційних властивостей.

• 6 – Серія підшипників: Перша цифра «6» вказує на тип підшипника – однорядний радіальний кульковий. Це найпоширеніший тип, призначений переважно для сприйняття радіальних навантажень, але здатний витримувати і помірні осьові (аксіальні) навантаження в обох напрямках.

• 2 – Серія ширини/діаметра: Друга цифра «2» позначає серію ширини та зовнішнього діаметра. Разом із першою цифрою «6» вони утворюють серію «62», яка характеризує підшипники з легкими серіями розмірів. Це стандартизована серія, що забезпечує сумісність з вузлами, розрахованими під ці габарити.

• 01 – Код розміру: Ці дві цифри визначають конкретний розмір отвору (внутрішнього діаметра) підшипника. Для стандартних підшипників із діаметром отвору від 20 мм і більше, код розміру множиться на 5, щоб отримати діаметр у міліметрах. Однак у нашому випадку код «01» є особливим. Він вказує на те, що внутрішній діаметр d = 12 мм. Це стандартне значення для даного типорозміру.

• 2RS – Конструктивне виконання: Цей суфікс означає наявність двох (2) контактних маслостійких синтетичних каучукових ущільнень (RS). Ущільнення типу «RS» зазвичай виконуються з NBR (нітрильного каучуку), вони ефективно захищають робочий простір підшипника від потрапляння пилу, вологи та інших забруднень, а також утримують пластичне мастило всередині. Наявність двох ущільньень з обох боків робить підшипник захищеним та майже необслуговуваним, що ідеально підходить для застосувань, де повторне мащення утруднене або неможливе.

• P6 – Клас точності: Літера «P» з наступною цифрою визначає клас точності виготовлення підшипника за стандартом ISO. Клас P6 відноситься до підвищеної точності (вище стандартного класу P0 або Normal Class). Підшипники класу P6 мають менші допуски на геометричні параметри (діаметри, биття, радіальний зазор), що забезпечує більш плавне і тихе обертання, менше вібрації та підвищує динамічні характеристики вузла. Вони рекомендовані для використання в електродвигунах, шпинделях з високою швидкістю обертання та інших прецизійних механізмах.

• (180201) – Позначення за ГОСТ: Це старий радянський/російський стандарт (ГОСТ), що відповідає цьому підшипнику. Розшифруємо:

  • 1 – Тип підшипника (радіальний кульковий).

  • 8 – Серія за діаметром (легка).

  • 02 – Серія за шириною.

  • 01 – Код внутрішнього діаметра (d=12 мм).

Таким чином, підшипник BBC-R 6201 2RS P6 (180201) – це однорядний радіальний кульковий підшипник європейського виробництва під брендом BBC-R, з внутрішнім діаметром 12 мм, з двома бічними ущільненнями, підвищеного класу точності P6, який повністю відповідає за розмірами та функціональністю радянському стандарту 180201.

---

Розділ 2: Технічні характеристики та розміри: d=12mm, D=32mm, B=10mm

Цей розділ містить точні, вимірювані параметри, критично важливі для інженерів та конструкторів.

1. Основні розміри (Геометрія):

• d (Внутрішній діаметр): 12 мм. Це діаметр отвору, який надягається на вал. Посадка на вал має буть щільною, зазвичай вибирається з системи допусків та посадок (наприклад, посадка з натягом).

• D (Зовнішній діаметр): 32 мм. Це діаметр зовнішнього кільця, яке встановлюється в корпус (зазвичай з зазором).

• B (Ширина): 10 мм. Це габаритна ширина підшипника разом з ущільненнями.

• r (Радіус закруглення): Мінімальний радіус закруглення на кутках кілець, який необхідно враховувати при проектуванні посадочних місць у корпусі для уникнення концентраторів напружень. Зазвичай становить 0.6 мм.

2. Вага: 0.0369 кг (36.9 грам). Невелика вага важлива для розрахунків динамічних навантажень, особливо в швидкообертових механізмах.

3. Динамічні та статичні навантаження:
Ці параметри визначають несучу здатність підшипника.

• C (Динамічна радіальна вантажопідйомність): Це постійне радіальне навантаження, яке підшипник може витримувати протягом номінального ресурсу в 1 мільйон обертів. Для моделі 6201 без ущільнень це значення становить приблизно 5.8 кН. Наявність ущільнень може незначно знижувати це значення через додаткове тертя.

• C0 (Статична радіальна вантажопідйомність): Це максимальне статичне навантаження, яке підшипник може витримати без руйнування. Для 6201 це близько 3.05 кН.

4. Гранична частота обертання:

• Обмеження обертів: Залежить від типу мастила, точності та системи ущільнення. Для підшипника 6201 2RS з мастилом це значення менше, ніж для відкритої моделі, через тертя об ущільнення. Зазвичай гранична частота обертання для змащеного підшипника з ущільненнями знаходиться в діапазоні 12 000 – 15 000 об/хв. Для підшипників класу точності P6 це значення може бути вищим.

5. Мастило:
Підшипник BBC-R 6201 2RS P6 постачається вже заповнений якісним пластичним мастилом, розрахованим на тривалий термін служби. Зазвичай використовуються мастила на літієвій основі (Li), стійкі до води та окислення, з робочим діапазоном температур від -30°C до +120°C. Наявність ущільнень 2RS робить його готовим до роботи без необхідності додаткового мащення.

6. Матеріали:

• Кільця та тіла кочення: Виготовляються з високоякісної хромової сталі марки 52100 (SUJ2 за японським стандартом). Ця сталь піддається гартуванню та відпуску для досягнення високої твердості (60-64 HRC) та зносостійкості.

• Ущільнення (2RS): Виконуються з маслостійкого нітрильного каучуку (NBR), який має хорошу стійкість до старіння, озону та стирання.

7. Робоча температура:
Діапазон робочих температур визначається мастилом та матеріалом ущільнень. Для стандартного мастила та NBR-ущільнень діапазон становить приблизно -30°C до +120°C. Для екстремальних температур існують спеціальні мастила та ущільнення (наприклад, з фторкаучуку FKM).

---

Розділ 3: Клас точності P6 – що це означає на практиці?

Клас точності – це один з найважливіших критеріїв вибору підшипника для відповідальних застосувань. Розберемо, чому P6 – це значно краще, ніж стандартний клас.

Класи точності ISO (за зменшенням точності): P2 > P4 > P5 > P6 > P0 (Normal) > P9.

Підшипник класу точності P6 має такі переваги:

1. Менше биття та вібрації: Допуски на радіальне та торцеве биття кілець значно стрічніші. Це означає, що при обертанні відхилення від ідеальної окружності мінімальні. Як наслідок – вузол працює значно тихіше і з меншими вібраціями. Це критично важливо для електродвигунів, вентиляторів, шпинделів обробних центрів, де вібрація знижує якість обробки та призводить до передчасного зношування.

2. Вища швидкість обертання: Краща геометрія та балансування дозволяють підшипнику стабільно працювати на вищих швидкостях без ризику перегріву чи руйнування.

3. Підвищений ресурс: Менші биття призводять до більш рівномірного розподілу навантаження на тіла кочення та доріжки, що зменшує втомне напруження матеріалу та збільшує загальний термін служби підшипника.

4. Стабільність у прецизійних механізмах: У пристроях, де важлива точність позиціювання (наприклад, робототехніка, вимірювальні прилади), підшипник P6 забезпечує стабільність і повторюваність рухів.

Чи завжди потрібен клас P6? Ні. Для простих, неточних механізмів, де не потрібна висока швидкість чи тиха робота (наприклад, візки, прості приводні механізми), достатньо стандартного класу P0. Однак, якщо ви замінюєте підшипник у якісному електродвигуні або іншому відповідальному вузлі, вибір P6 буде гарантією того, що характеристики обладнання не погіршаться.

---

Розділ 4: Аналіз аналогів та міжнародних відповідників

Модель 6201 є стандартизованою за міжнародними нормами ISO, тому вона має прямі аналоги у всіх провідних виробників. Ось таблиця найпоширеніших відповідників:

Важливо: При заміні слід звертати увагу не лише на розміри, але й на тип ущільнення (2RS), клас точності (P6) та тип мастила, якщо це критично.

---

Розділ 5: Гарантія 2 роки та сертифікація якості: ISO 9001, IATF 16949

Купуючи підшипник BBC-R 6201 2RS P6, ви отримуєте не просто деталь, а гарантовану якість, підтверджену міжнародними сертифікатами.

• ISO 9001:2015: Це міжнародний стандарт системи менеджменту якості. Його наявність у виробника означає, що весь процес – від закупівлі сировини до виробництва, пакування та відвантаження – підпорядкований суворим процедурам, спрямованим на постійне забезпечення високої та стабільної якості продукції. Кожна партія підшипників виробляється з однаковими властивостями.

• IATF 16949:2016: Це найвищий стандарт якості в автомобільній промисловості. Він розроблений на основі ISO 9001, але включає набагато жорсткіші вимоги, зокрема до проєктування, проактивного управління ризиками, відстеження продукції та зменшення дефектів. Наявність цього сертифікату у виробника підшипників BBC-R беззаперечно свідчить про те, що ця продукція відповідає вимогам світових автомобільних гігантів і може сміливо застосовуватися у відповідальних автомобільних вузлах.

• ISO 14001:2015 та ISO 50001:2012: Ці стандарти підтверджують, що виробництво ведеться з дотриманням екологічних норм (менеджмент навколишнього середовища) та енергоефективності, що свідчить про соціальну відповідальність компанії.

Гарантія 2 роки – це прямий наслідок та підтвердження цієї високої якості. Виробник настільки впевнений у своїй продукції, що надає такий тривалий термін гарантійного обслуговування. Це дає вам, споживачеві, повну впевненість у надійності та довговічності підшипника.

---

Розділ 6: Сфери застосування: де використовується підшипник 6201 2RS?

Універсальність розмірів та наявність ущільнень роблять цей підшипник надзвичайно популярним у найрізноманітніших галузях.

1. Електродвигуни та електроприлади:

• Асинхронні електродвигуни малої та середньої потужності (вентилятори, насоси, компресори).

• Будівельний електроінструмент: Дрелі, шліфмашини, перфоратори (часто використовуються в редукторах та опорах якоря).

• Побутова техніка: Пральні та посудомийні машини (опори барабана), мікрохвильові печі (поворотні столики), кухонні комбайни, витяжки.

2. Автомобільна промисловість:

• Елементи допоміжного обладнання: Натяжні та опорні ролики ременя ГРМ, ролики генератора, помпи (водяні насоси) системи охолодження.

• Електроприводи: Склопідйомники, вентилятори опалення/кондиціонування, привід омивача фар.

• Трансмісія: Різноманітні втулки та опори у коробках передач.

3. Промислове обладнання:

• Насоси та компресори різних типів.

• Конвеєрні системи (ролики малого діаметра).

• Текстильне, харчове, пакувальне обладнання.

• Вентиляційні системи та обладнання для обробки повітря.

4. Сільське господарство:

• Сільгосптехніка: Приводи малих молотарень, сівалок, опори валів у компактних механізмах.

Наявність ущільнень 2RS робить його ідеальним вибором для застосувань, де є високий ризик потрапляння пилу, вологи, агресивних середовищ або де регулярне обслуговування мастилом неможливе.

---

Розділ 7: Інструкція з монтажу, демонтажу та обслуговування

Неправильний монтаж – одна з головних причин передчасного виходу підшипника з ладу.

Монтаж:

1. Підготовка: Переконайтеся, що вал і корпус чисті, без задирок і забруднень. Перевірте відповідність розмірів і допусків. Посадкова поверхня вала повинна мати твердість не нижче 45-50 HRC.

2. Спосіб монтажу: Найкращий спосіб – пресове запресування за допомогою спеціального пристосування (направляючої втулки) з прикладанням зусилля виключно до того кільця, яке саджається з натягом. Оскільки внутрішнє кільце зазвичай садиться на вал з натягом, зусилля має прикладатися саме до нього. Заборонено бити молотком безпосередньо по кільцю! Це призводить до пошкодження тіл кочення та доріжок.

3. Використання мастила: Перед установкою рекомендується злегка змастити посадочні поверхні вала та отвору корпусу тонким шаром мастила для полегшення процесу запресування.

4. Ущільнення: Під час монтажу обережно, щоб не пошкодити губу ущільнення об нарізці вала або фаску корпусу.

Демонтаж:
Для демонтажу використовуються спеціальні схопи (pullери), які зачіпляють за внутрішнє кільце підшипника. Якщо доступ до внутрішнього кільця неможливий, можна обережно піддіяти зовнішнє кільце, але це може пошкодити підшипник. Демонтаж ударним методом не рекомендується.

Обслуговування:
Одна з ключових переваг підшипника 2RS – це необслуговувана конструкція. Він постачається з фабричним мастилом, розрахованим на весь термін служби. Спроби вимити старое мастило і закласти нове призведуть до пошкодження ущільнень і, швидше за все, до зменшення ресурсу. Єдине, що потрібно – це періодично візуально контролювати стан підшипника (відсутність підтіків мастила, сторонніх шумів при обертанні).

---

Розділ 8: Поширені проблеми та їх вирішення

• Проблема: Шум та вібрація під час роботи.

  • Причина: Пошкодження доріжок кочення або тіл кочення (викришування), недостатнє мащення, попадання забруднень, неправильний монтаж.

  • Рішення: Заміна підшипника. Перевірити герметичність вузла.

• Проблема: Перегрів підшипника.

  • Причина: Надмірне натяг (неправильна посадка), недостатній радіальний зазор, відсутність мастила, перевантаження.

  • Рішення: Перевірити відповідність посадкових розмірів, навантаження. Замінити підшипник.

• Проблема: Затікання або витік мастила.

  • Причина: Пошкодження ущільнень (2RS) при монтажі або експлуатації.

  • Рішення: Заміна підшипника. При монтажі нового бути обережнішим з ущільненнями.

• Проблема: Заклинювання підшипника.

  • Причина: Сильне забруднення, корозія, критичний знос.

  • Рішення: Демонтаж, ретельна оцінка стану вузла, заміна.

---

Висновок: Чому варто обрати саме підшипник BBC-R 6201 2RS P6?

Підшипник BBC-R 6201 2RS P6 (180201) – це ідеальний вибір для тих, хто цінує якість, надійність та довговічність. Поєднання стандартних розмірів (12x32x10 мм), наявності ефективних двосторонніх ущільнень, підвищеного класу точності P6 та повного комплексу міжнародних сертифікацій робить його конкурентнозданим продуктом на ринку.

Вибираючи цей підшипник, ви отримуєте:

• Гарантовану сумісність з обладнанням, розрахованим на типорозмір 6201/180201.

• Захист від забруднень завдяки ущільненням 2RS.

• Плавну та тиху роботу завдяки класу точності P6.

• Довгий термін служби без необхідності обслуговування.

• Повну гарантію на 2 роки, підтверджену сертифікатами ISO та IATF 16949.

Це не просто запчастина, це інвестиція в стабільну та безвідмовну роботу вашого обладнання.
