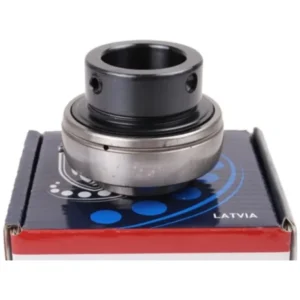

Підшипник кульковий самовстановлювальний BBC-R UEL204: Повний гайд від А до Я для інженерів, механіків та закупівельників

Вступ: Нова ера надійності для високонавантажених механізмів

У світі сучасного машинобудування та промислового виробництва кожен компонент має значення. Але саме підшипник кульковий самовстановлювальний часто стає тим критично важливим елементом, який визначає довговічність, ефективність та безперебійність роботи всього вузла. Серед них підшипник BBC-R UEL204 встановлює новий стандарт надійності, поєднуючи в собі перевірену часом конструкцію самовстановлення з високою якістю європейського виробництва. Якщо ви шукаєте інформацію про підшипник UEL204, ви знайшли правильне джерело.

Ця стаття, підготовлена експертами з багаторічним досвідом, є найповнішим керівництвом по підшипнику кульковому самовстановлювальному BBC-R UEL204. Ми глибоко зануримося в його технічні характеристики, принцип роботи, переваги, сфери застосування, детальний монтаж та обслуговування. Ви дізнаєтесь про аналоги UEL204, навчитеся уникати типових помилок і зрозумієте, чому сертифікати ISO 9001:2015 та IATF 16949:2016 є гарантією якості. Незалежно від того, чи ви інженер-конструктор, який обирає компоненти, механік, що відповідає за ремонт, чи закупівельник, який шукає найкраще співвідношення ціни та якості, цей матеріал стане вашим незамінним помічником.

---

Розділ 1: Глибоке занурення в конструкцію та принцип роботи підшипника BBC-R UEL204

1.1. Що таке підшипник кульковий самовстановлювальний? Розвінчуємо міфи

Підшипник кульковий самовстановлювальний – це радіальний підшипник кочення, здатний компенсувати неспіввісність валу та отвору в корпусі. На відміну від класичних підшипників, які вимагають ідеальної соосності, ця конструкція «пробачає» невеликі похибки монтажу, перекоси валу та деформації корпусу, що неминуче виникають під навантаженням або через термічне розширення.

Ключова особливість, яка робить підшипник UEL204 самовстановлюваним, – це сферична форма зовнішньої поверхні зовнішнього кільця. Ця поверхня контактує з відповідно сферичним отвором у корпусі (підшипниковій опорі), дозволяючи зовнішньому кільцю самостійно «знаходити» оптимальне положення щодо валу. Це усуває концентрацію напружень на тілах кочення та кільцях, що значно збільшує ресурс.

1.2. Детальна розшифровка маркування: BBC-R UEL204

Розуміння маркування – перший крок до правильного вибору. Розберемо кожен елемент:

• BBC-R: Це торгова марка або позначення серії від виробника Baltic Bearing Company (Латвія, ЄС). Бренд BBC-R синонімічний якості, що підтверджено сертифікатами ISO 9001:2015, ISO 14001:2015, ISO 50001:2012 та IATF 16949:2016. Це означає, що кожен підшипник BBC-R, включаючи UEL204, виготовлений з дотриманням найсуворіших міжнародних стандартів.

• UEL204: Це стандартне позначення за галузевими нормами.

  • U: Вказує на конструкцію з ексцентриковим фіксатором (eccentric locking collar). Це означає, що внутрішнє кільце має спеціальний комір із ексцентриком, який забезпечує надійну фіксацію на валу без шпонок, шпонкових пазів або пресових посадок.

  • E: Позначає широке внутрішнє кільце (wide inner ring). Це забезпечує більшу опорну поверхню та зручність монтажу.

  • L: Вказує на наявність контактних ущільнень (low friction seals) з обох сторін, що захищають від пилу, вологи та забруднень.

  • 2: Серія ширини (легка серія).

  • 04: Код внутрішнього діаметра. Розраховується як 04 * 5 = 20 мм. Таким чином, підшипник 20x47x16 – це його основні геометричні параметри.

1.3. Конструктивні особливості: Ексцентриковий фіксатор, ущільнення, матеріали

• Ексцентриковий фіксатор (Locking Collar): Це ключова перевага для монтажу. Після установки підшипника на вал, затягування болта на фіксаторі зсуває ексцентрик, який щільно притискає внутрішнє кільце до валу, усуваючи будь-який люфт. Це робить процес установки підшипника з locking collar швидким і не вимагає спеціального інструменту.

• Ущільнення: Підшипник UEL204 зазвичай комплектується ефективними багатогубчастими ущільненнями. Вони утримують мастило всередині та захищають від зовнішніх забруднювачів, що критично важливо для роботи в умовах пилу та вологи, наприклад, в сільгосптехніці або на будівельних майданчиках.

• Матеріали: BBC-R використовує високоякісну сталь для кілець та кульок, що проходить термічну обробку для підвищення твердості та зносостійкості. Сепаратори, як правило, виготовлені з сталі або поліаміду, забезпечуючи стабільність при високих швидкостях.

---

Розділ 2: Повний технічний опис та характеристики BBC-R UEL204

2.1. Таблиця технічних характеристик

Ось вичерпна таблиця параметрів, яка допоможе вам у технічних розрахунках.

2.2. Динамічне та статичне навантаження: що це означає на практиці?

• Динамічне навантаження (C = 12.8 кН): Це розрахункове постійне навантаження, яке підшипник UEL204 може витримати протягом номінального ресурсу в 1 мільйон обертів. Ця характеристика визначає довговічність підшипника при роботі в русі.

• Статичне навантаження (C0 = 6.65 кН): Це максимальне навантаження, яке підшипник може витримати в нерухомому стані або при дуже повільному обертанні без руйнуючої пластичної деформації. Це критично важливо для механізмів, що працюють під великим статичним навантаженням або зазнають значних ударних навантажень.

2.3. Температурний діапазон та вибір мастила

Робочий діапазон від -40 °C до +120 °C робить підшипник кульковий самовстановлювальний BBC-R UEL204 придатним для більшості промислових застосувань. Для екстремальних умов (вищі температури, харчова промисловість) можливе використання спеціальних мастил та матеріалів ущільнень.

---

Розділ 3: Ключові переваги та вигоди використання BBC-R UEL204

3.1. Самовстановлення: головна перевага, що економить кошти

Здатність компенсувати перекоси до 3° значно знижує вимоги до точності виготовлення корпусів та монтажу. Це зменшує вартість виробництва та ризик передчасного виходу з ладу через похибки.

3.2. Простота та швидкість монтажу завдяки ексцентриковому фіксатору

Монтаж підшипника з ексцентриковим фіксатором займає хвилини. Це ідеально для серійного виробництва та швидкого ремонту в польових умовах.

3.3. Висока надійність та довговічність завдяки європейській якості

Сертифікати ISO та IATF 16949 – це не просто папери. Це гарантія стабільного технологічного процесу, контролю якості на всіх етапах та використання перевірених матеріалів. Ось чому підшипники Латвія від BBC-R мають високу репутацію.

3.4. Ефективний захист: ущільнення та мастильна база

Завдяки якісним ущільненням інтервали обслуговування збільшуються, а ресурс – зростає.

3.5. Гарантія 2 роки: додатковий рівень впевненості

Гарантія на всі вироби, включаючи підшипник UEL204, свідчить про впевненість виробника у власній продукції.

Розділ 4: Сфери застосування підшипника BBC-R UEL204: Де розкривається його потенціал

Підшипник кульковий самовстановлювальний BBC-R UEL204 знайшов своє застосування в найрізноманітніших галузях промисловості завдяки унікальному поєднанню самовстановлення, простоти монтажу та високої навантажувальної здатності. Розглянемо основні сфери, де він забезпечує безперебійну роботу.

4.1. Конвеєрні системи та транспортери
Це одна з найпоширеніших сфер застосування. Підшипник для конвеєра повинен витримувати постійні навантаження, вібрації та часто – забруднення.

• Ролькові конвеєри: UEL204 встановлюється на вали роликів, де компенсує перекоси, викликані нерівномірним навантаженням стрічки або неідеальною геометрією рами. Це значно зменшує шум та знос.

• Стрічкові конвеєри: Використовується в обертових напрямних роликах та приводних барабанах. Ексцентриковий фіксатор дозволяє швидко замінити підшипник без демонтажу всього вузла.

• Ключові переваги: Зниження витрат на обслуговування, збільшення ресурсу стрічки та приводних механізмів.

4.2. Вентиляційне обладнання та насоси
У цих агрегатах критично важливою є плавність ходу та мінімальний шум.

• Вентилятори припливно-витяжні: Підшипник вентиляційний UEL204 забезпечує стабільну роботу крыльчатки, компенсуючи динамічні навантаження та теплові деформації валу.

• Насоси та помпи: Підшипник для насоса працює в умовах постійного обертання та вібрації. Самовстановлювана властивість запобігає заклинюванню через мінімальні перекоси корпусу насоса.

• Ключові переваги: Підвищення ККД, зниження енергоспоживання та рівня шуму.

4.3. Сільськогосподарська техніка
Це найсуворіші умови експлуатації: пил, волога, ударні навантаження та значні перекоси.

• Зернозбиральні комбайни: Використання в шнеках для подачі зерна, у транспортерах соломи. Підшипник для сільгосптехніки повинен мати надійне ущільнення, яке захищає від пилу та вологи.

• Кормозбиральні та інші машини: Застосовується в приводних валах, опорах обертових ножів. Широке внутрішнє кільце та фіксатор забезпечують стійкість до ударів та вібрацій.

• Ключові переваги: Надійність у польових умовах, зменшення кількості простоїв техніки під час збору врожаю.

4.4. Будівельна та дорожня техніка
Аналогічно сільгосптехніці, тут присутні екстремальні навантаження та забруднення.

• Вібраційні плити, катки: Підшипник для важких умов UEL204 компенсує значні вібрації, що продовжує його ресурс.

• Бетономішалки, шнеки для сипких матеріалів: Працює під навантаженням абразивними частками. Необхідне регулярне обслуговування, але конструкція дозволяє його проводити легко.

• Ключові переваги: Стійкість до екстремальних навантажень та зовнішніх факторів.

---

Розділ 5: Вибір, монтаж та демонтаж: Покрокова інструкція для безпомилкової установки

5.1. Як правильно вибрати підшипник UEL204 для вашого обладнання
Перш ніж купити підшипник UEL204, переконайтеся у відповідності параметрів:

1. Діаметр валу: Вал повинен бути рівно 20 мм (допуск за класом точності). Перевірте відсутність іржі, задирок.

2. Умови експлуатації:

   • Температура: Чи не перевищує діапазон -40°C до +120°C?

   • Забруднення: Для пилу та вологи обов’язково обирайте версію з ущільненнями (підшипник з ущільненням).

   • Навантаження: Розрахуйте статичні та динамічні навантаження, залишаючи запас міцності 15-20%.

3. Швидкість обертання: Не повинна перевищувати 6700 об/хв для стандартних моделей.

4. Клас точності: Для більшості застосувань класу P6 (стандарт для BBC-R) достатньо. Для високообертових прецизійних верстатів може знадобитися вищий клас.

5.2. Покрокова інструкція монтажу (з акцентом на безпеку)
Інструмент: Чисті рукавиці, монтажна оправка (труба діаметром, що відповідає зовнішньому кільцю), гайковий ключ, очисник.
*(Уявіть схему: 1-Очищення, 2-Установка, 3-Фіксація, 4-Перевірка)*

1. Крок 1: Підготовка (найважливіший етап!).

   • Очистіть вісь (вал) та посадкові поверхні від бруду, іржі, старого мастила. Переконайтеся у відсутності задирок.

   • Перевірте стан нового підшипника UEL204. Ущільнення не повинні мати видимих пошкоджень.

2. Крок 2: Установка на вісь.

   • Нанесіть тонкий шар мастила на поверхню валу (діаметром 20 мм).

   • Насадіть підшипник на вісь, спрямувавши його ручною силою. Переконайтеся, що він сидить рівно.

3. Крок 3: Фіксація ексцентриковим фіксатором.

   • Оберніть ексцентриковий фіксатор (locking collar) у напрямку обертання валу в робочому режимі. Це забезпечить найміцніше закріплення.

   • Затягніть болти фіксатора попеременно, використовуючи динамометричний ключ (момент затягування дивіться в технічних даних, зазвичай 15-25 Н·м). Уникайте надмірного затягування!

4. Крок 4: Фінальна перевірка.

   • Переконайтеся, що підшипник обертається плавно, без заклинювань та стороннього шуму.

   • Після запуску обладнання, протягом перших годин роботи, проконтролюйте температуру підшипникового вузла. Сильний нагрів свідчить про неправильний монтаж або недостатнє змащення.

5.3. Процес демонтажу

• Послабьте болти фіксатора.

• Використовуйте спеціальний съемник для підшипників, щоб зняти його з валу, діючи на внутрішнє кільце. Ніколи не б’йте безпосередньо по підшипнику!

• Після демонтажу оцініть стан підшипника. Якщо планується повторне використання, ретельно очистіть його.

---

Розділ 6: Обслуговування та діагностика несправностей: Як продовжити ресурс

Регулярне обслуговування – ключ до довгої служби підшипника BBC-R UEL204.

6.1. Графік та правила обслуговування

• Щоденний огляд: Візуальна перевірка на наявність витоку мастила, надмірного шуму, вібрації.

• Щомісячна перевірка: Контроль температура на слух і дотик.

• Щорічне обслуговування (або кожні 10 000 год.): Додавання або заміна мастила. Використовуйте якісне консистентне мастило, рекомендоване виробником.

6.2. Діагностика типових несправностей

---

Розділ 7: Аналоги та порівняння: UEL204 vs UEL206 та інші бренди

7.1. Порівняння UEL204 та UEL206.LV
Це найпоширеніше питання. Основна відмінність – геометрична.

• UEL204: d=20mm, D=47mm. Призначений для валу 20 мм.

• UEL206.LV: d=30mm (06*5=30 мм), D=62mm. Призначений для більш товстого валу (30 мм) і має більшу зовнішній діаметр, отже, вищу навантажувальну здатність.

• Висновок: Це не аналоги, а різні моделі для різних умов. UEL206 не підійде для заміни UEL204 без зміни валу та корпусу.

7.2. Аналоги від інших виробників
Під час пошуку аналогів UEL204 можна звернути увагу на моделі інших брендів з подібними геометричними параметрами та типом фіксації. Однак ключовим фактором залишається якість. Підшипники BBC-R мають чітку перевагу через сертифікацію IATF 16949, що гарантує стабільність якості, критично важливу для серійного виробництва та відповідальних застосувань. Дешевший аналог може не мати необхідної точності або ресурсу.

---

Розділ 8: Відповіді на часті запитання (FAQ)

Запитання 1: Чим відрізняється підшипник серії UEL від серії UE?
Відповідь: Літера “L” у маркуванні UEL204 вказує на наявність контактних ущільнень з обох сторін. Модель UE204 буде без таких ущільнень (відкритого типу) і вимагатиме зовнішнього захисту.

Запитання 2: Яке мастило краще використовувати для UEL204?
Відповідь: Використовуйте якісні консистентні мастила на літієвій основі (NLGI 2) для стандартного діапазону температур. Для високих навантажень або температур оберіть синтетичні мастила.

Запитання 3: Чи можна встановити UEL204 без ексцентрикового фіксатора, наприклад, на шпонку?
Відповідь: Ні, конструкція підшипника BBC-R UEL204 передбачає фіксацію виключно за допомогою ексцентрикового фіксатора. Для фіксації шпонкою існують інші типи підшипникових вузлів.

Запитання 4: Яка гарантія на підшипник BBC-R UEL204?
Відповідь: Вся продукція BBC-R має гарантію 2 роки за умови дотримання правил монтажу та експлуатації.

Запитання 5: Де можна купити оригінальний підшипник UEL204 в Україні?
Відповідь: Наша компанія є офіційним постачальником. Ми гарантуємо оригінальність, надаємо технічну консультацію та гарантійне обслуговування.

Висновок: Чому варто обрати саме підшипник BBC-R UEL204?

Підшипник кульковий самовстановлювальний BBC-R UEL204 – це не просто компонент, це комплексне рішення для підвищення надійності вашого обладнання. Поєднання перевіреної конструкції, високої якості підшипників від європейського виробника, зручного монтажу та всебічного захисту робить його оптимальним вибором для найрізноманітніших галузей.

Якщо ви шукаєте, де купити підшипник UEL204 з гарантією, технічною підтримкою та доставкою по всій Україні, звертайтеся до нашої компанії. Ми є прямим постачальником підшипників BBC-R і пропонуємо конкурентоспроможні ціни на UEL204 як для оптових, так і для дрібних замовлень. Наші фахівці допоможуть підібрати аналог, якщо це необхідно, та нададуть повну технічну консультацію.

Зв’яжіться з нами сьогодні, щоб отримати комерційну пропозицію та переконатися в перевагах співпраці!
